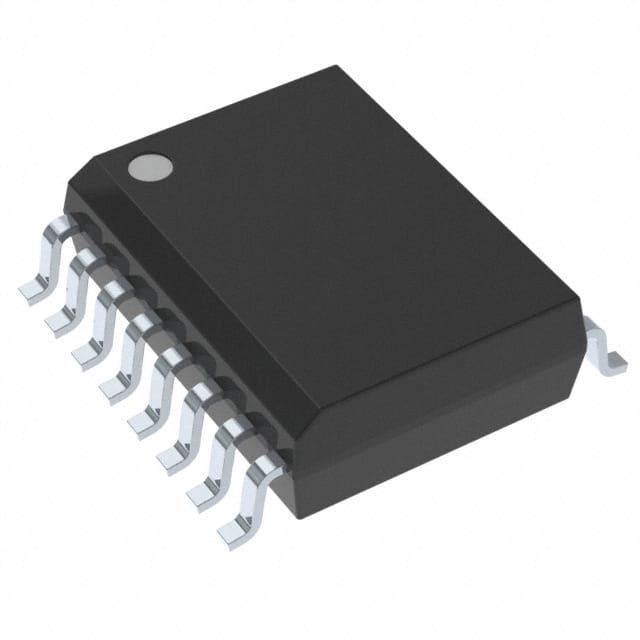

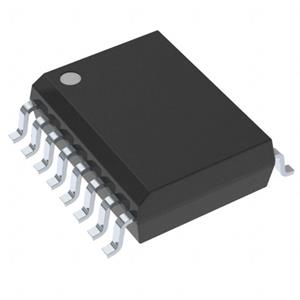

NCD57530DWKR2Gは，大電流の2チャンネル絶縁型IGBTゲートドライバで，入力から各出力まで5kVrmsの内部ガルバニック絶縁，2つの出力チャンネル間の機能絶縁を備えています。入力側では3.3V～20Vのバイアス電圧と信号レベルに対応し、出力側では最大32Vのバイアス電圧に対応しています。このデバイスはコンプリメンタリ入力を受け付け、システム設計の利便性を高めるために、ディセーブル（NCx57540）またはイネーブル（NCx57530）およびデッドタイム制御用の独立したピンを提供します。ドライバは、チャンネル間の絶縁性を高めたCASE 752AJ SOIC-16ワイドボディ・パッケージで提供されます（ピン12と13を除く）。

特徴

- 高ピーク出力電流 (±6.5 A)

- デュアルローサイド、デュアルハイサイド、ハーフブリッジドライバとして構成可能

- オーバーラップ/デッドタイム制御をプログラム可能

- 電源シーケンス用に出力をオフにするディセーブル端子 (NCx57540)

- 独立したドライバ制御のためのイネーブル端子(NCx57530)

- 短絡時のIGBTゲートクランプ機能

- 正確なマッチングで短い伝搬遅延を実現

- 全電源で厳しいUVLOスレッショルドを実現

- 3.3 V、5 V、および15 Vのロジック入力

- 入力から各出力まで5 kVrmsのガルバニック絶縁、出力チャンネル間は1.5 kVrmsの差動電圧

- 1200 V動作電圧（VDE0884-11要件に準拠）

- 高いコモンモード過渡イミュニティ

- 出力チャンネル間の絶縁を改善するケース752AJを採用

- 自動車やその他のアプリケーションで、独自のサイトや制御変更要件が必要な場合、NCVプレフィックスを使用します；AEC-Q100認定およびPPAP可能です。

- 鉛フリー、ハロゲンフリー/BFRフリー、RoHS指令準拠

代表的なアプリケーション

- EVチャージャー

- モーター制御

- 無停電電源装置(UPS)

- 産業用電源

- ソーラーインバータ

- 車載用アプリケーション
