TMCS1108A3UQDRQ1は、高精度、優れた直線性、温度安定性でDCまたはAC電流を測定できる電気的に絶縁されたホール効果電流センサです。 低ドリフト、温度補償信号チェーンにより、デバイスの温度範囲にわたって<3%のフルスケール誤差を実現します。

入力電流は内部の1.8mΩ導体を流れ、磁界を発生させ、この磁界を内蔵ホール効果センサーで測定することができます。 これにより外部集束器が不要となり、設計が簡素化される。 導体抵抗が低いため、電力損失と熱放散が最小限に抑えられます。 固有のガルバニック絶縁により、電流経路と回路の間に100Vの機能的絶縁を提供します。 統合された電気シールドにより、優れたコモンモード除去および過渡耐性を提供します。

出力電圧は入力電流に比例し、複数の感度オプションがあります。 固定感度により、TMCS1108-Q1は3V～5.5Vの単一電源で動作するため、スケーリングエラーがなく、電源ノイズ除去が向上します。 電流極性は、プラス入力ピンに電流が流れ込むとプラスとみなされます。一方向センスモデルと双方向センスモデルがあります。

TMCS1108-Q1の最大消費電流は6mAで、すべての感度オプションは-40°C～+125°Cの温度範囲で動作します。

仕様

測定用： AC/DC

センサータイプ：ホール効果

チャンネル数： 1

出力： レシオ、電圧

感度: 200mV/A

周波数： 80kHz

直線性： ±0.5パーセント

電圧 - 供給： 3V ~ 5.5V

応答時間： 6.5µs

電流 - 供給（最大）： 6mA

動作温度： -40°C ~ 125°C (TA)

定格： 車載グレード

認定： AEC-Q100

極性： 単方向

実装タイプ：表面実装

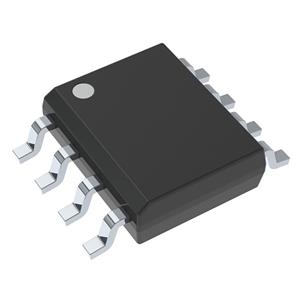

パッケージ/シェル：8ピンSOIC（0.154インチ、3.90mm幅）

用途

- モーターおよび負荷制御

- インバータおよびHブリッジ電流測定

- 力率補正

- 過電流保護

- DCおよびAC電源監視
