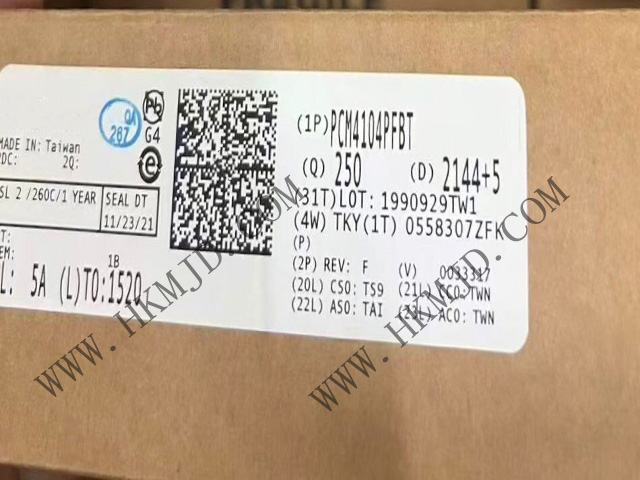

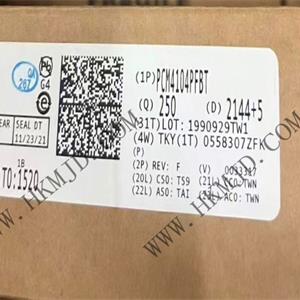

画像はご参考までに、製品仕様を参照してください
< >

商品型番:PCM4104PFBT

商品名称:オーディオ DAC

ブランド:TI

年:21+

パッヶージ:TQFP-48

納期:真新しいオリジナル

在庫数量:2500

数量:
オンライン引合

連絡先:

連絡先メールボックス:

連絡先電話:

会社名:

技術パラメータ

メーカー
TI
モデル
PCM4104PFBT
パッヶージ
TQFP-48
説明
118dB SNR 4チャンネル オーディオ DAC

製品の説明

PCM4104PFBT は、高性能な4チャンネルデジタル-アナログ(D/A)コンバーターで、プロフェッショナルオーディオアプリケーション向けに設計されています。PCM4104PFBT は、16 ビットから 24 ビットの線形 PCM 入力データに対応し、サンプリング周波数は最大 216kHz まで可能です。PCM4104PFBT の消費電力は、同クラスのステレオオーディオ D/A コンバーターよりも低く、高チャンネル数アプリケーションに最適な選択肢です。これは、D/A 変換サブシステム全体の消費電力予算を削減できるためです。


PCM4104PFBTはデルタシグマアーキテクチャを採用し、高性能な多段モジュレーターとスイッチドキャパシター出力フィルターを組み合わせています。このアーキテクチャは、帯域外ノイズの低減とシステムクロックの位相ジッタに対する高い耐性を実現します。各チャンネルには差動電圧出力が提供され、高性能オーディオアプリケーションに最適です。差動出力は、外部オペアンプICを使用して簡単にシングルエンド出力に変換可能です。


PCM4104PFBTは、標準形式と時分割多重(TDM)形式をサポートする柔軟なオーディオシリアルポートインターフェースを搭載しています。TDM形式のサポートにより、DSPシリアルポートとのインターフェース接続が簡素化され、2つのPCM4104PFBTデバイスのカスケード接続も可能です。さらに、PCM4104PFBTは2つの構成モードを提供します:独立モードとソフトウェア制御モード。独立モードでは、PCM4104PFBTの可用機能のサブセットを構成するための専用制御ピンが提供され、ソフトウェアモードでは、シリアル周辺機器インターフェース(SPI)ポートを介して内部制御レジスタにアクセスし、完全な機能セットを取得できます。


PCM4104PFBTは、+5Vアナログ電源と+3.3Vデジタル電源で動作します。デジタルI/Oは+3.3Vロジックファミリーと互換性があります。PCM4104PFBT は TQFP-48 パッケージを提供します。


PCM4104PFBT の機能特性

4つの高性能、多段、Delta-Sigma デジタルアナログコンバーター

差動電圧出力

フルスケール出力(差動):6.15VPP

サンプリング周波数最大 216kHz に対応

典型的な動的性能(24ビットデータ)

ダイナミックレンジ(A加重):118dB

総諧波歪み+ノイズ(THD+N):–100dB

線形位相、8倍オーバーサンプリングデジタル補間フィルター

32kHz、44.1kHz、48kHzのサンプリングレートに対応したデジタルデエマフフィルター

ソフトミュート機能

ミュート入力ピン経由で全チャンネルミュートを実現

ソフトウェアモードでチャンネル単位のミュートをサポート

デジタルアッテネーション(ソフトウェアモードのみ)

アッテネーション範囲:0dBから–119.5dB

256ステップ、1ステップあたり0.5dB

出力位相反転(ソフトウェアモードのみ)

ゼロデータミュート(ソフトウェアモードのみ)

オーディオシリアルポート

左揃え、右揃え、I2S および TDM データ形式をサポート

16 ビット、18 ビット、20 ビット、24 ビットの2進補数PCMオーディオデータを受け付け

独立モードとソフトウェア制御設定モード

4線シリアル周辺機器インターフェース(SPI™)ポートはソフトウェアモードで制御レジスタへのアクセスを提供

電源供給:+5Vアナログ、+3.3Vデジタル

消費電力

典型値203mW、サンプリングレートfS=48kHz

典型値220mW、サンプリングレートfS=96kHz

典型値236mW、サンプリングレートfS=192kHz

待機モード

小型48ピンTQFPパッケージ


PCM4104PFBT 製品応用

デジタルミキサー

デジタルオーディオワークステーション

デジタルオーディオエフェクトプロセッサー

放送スタジオ機器

関連製品

モデル

ブランド

パッヶージ

数量

説明

PCM1789PWR

TI

TSSOP-24

16000

オーディオD/AコンバーターIC 24B 192kHzオーディオDAC

PCM5242RHBR

TI

VQFN-32

5000

4.2VRMS DirectPath™、32ビット、384kHz、114dBオーディオステレオDACです。
