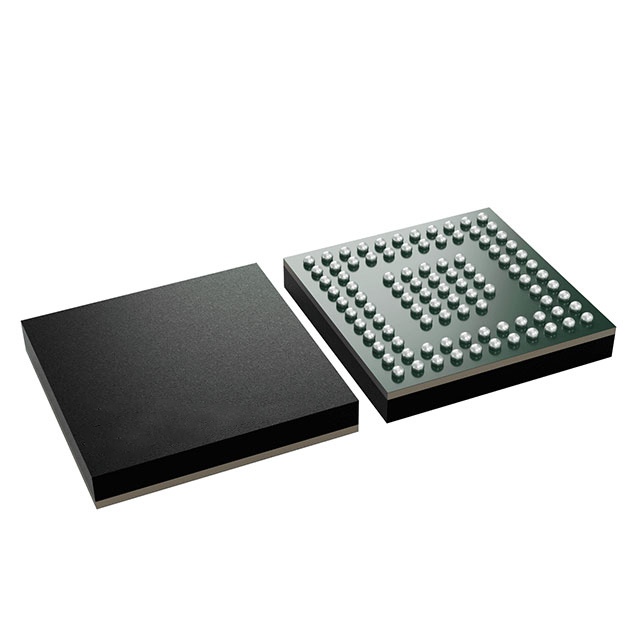

画像はご参考までに、製品仕様を参照してください
< >

商品型番:TLC6984ZXLR

商品名称:TLC6984ZXLR

データマニュアル:TLC6984ZXLR.pdf

ブランド:TI

年:23+

パッヶージ:96-TFBGA

納期:新品のオリジナルです

在庫数量:2000

数量:
オンライン引合

連絡先:

連絡先メールボックス:

連絡先電話:

会社名:

技術パラメータ

メーカー
TI
モデル
TLC6984ZXLR
パッヶージ
96-TFBGA
説明
48電流源、64スキャン、コモンカソードマトリクスLEDディスプレイドライバ

製品の説明

TLC6984ZXLRは、48個の定電流源と16個のスキャニングFETを備えた高集積のコモンカソード・マトリクスLEDディスプレイ・ドライバです。


特長

VCCとVR/G/B電源を分離

VCC電圧範囲:2.5 V~5.5 V

VR/G/B電圧範囲:2.5 V - 5.5 V

電流源48チャンネル:0.2 mA~20 mA

チャンネル間精度:±0.5%(typ.)、±2%(max.)、デバイス間精度:±0.5%(typ.)、±2%(max.)

低ニー電圧:0.26 V(max.)

3ビット(8ステップ)グローバル輝度制御

8ビット(256ステップ)カラー輝度制御

最大16ビット(65536ステップ)PWM階調制御

16スキャンラインスイッチ、190mΩ RDS(ON)

超低消費電力

独立したVCCは2.5 Vまで低下

50MHzのGCLKで3.6mAまでの最低ICC

インテリジェント・パワー・セーブ・モード、ICCは0.9mAに低下

1~64マルチプレキシングをサポートする内蔵SRAM

シングル・デバイスで16マルチプレキシング、48×16 LEDまたは16×16 RGBピクセルをサポート

32マルチプレキシングでスタック可能なデュアル・デバイスにより、96×32 LEDまたは32×32 RGBピクセルをサポート

3つのデバイスを48マルチプレキシングでスタック可能、144×48 LEDまたは48×48 RGBピクセルをサポート

4つのデバイスを64マルチプレクスでスタック可能、192×64 LEDまたは64×64 RGBピクセルをサポート

高速かつ低EMIの連続クロック・シリーズ・インターフェース(CCSI)

わずか3本の配線 SCLK/SIN/SOUTの3線のみ

デュアル・エッジ伝送メカニズム付き外部25MHz (最大) SCLK (内部50MHz)

高いGCLK周波数をサポートする内部周波数逓倍器

最適化された表示性能

プログラム可能なスキャンラインシーケンス

上下ゴースト除去

低グレイスケール強調

LEDのオープン、ショート、弱ショートの検出と除去


アプリケーション

狭画素ピッチ(NPP)LEDディスプレイ

小型およびマイクロLED製品
