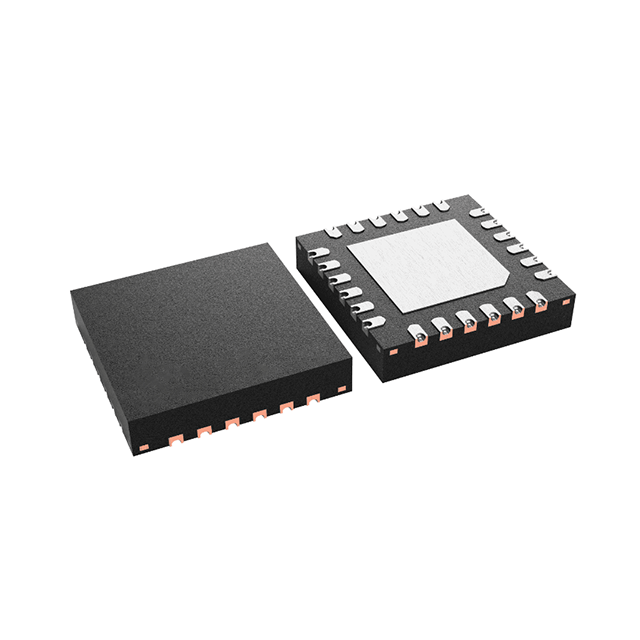

TLC69614RTWRデバイスは、2/4/8時間多重制御を実現するスキャンMOSFETコントローラであるTLC696x0と互換性のあるLCDローカルディミングバックライトドライバです。

特長

動作電圧範囲 3 V～5.5 V

高精度16定電流シンク

最大出力電流/電圧

30 mA / 20 V: TLC69602/4/8

60 mA / 20 V: TLC69612/4/8

30 mA / 50 V: TLC69652/4/8

60 mA / 50 V: TLC69662/4/8

デバイス間誤差：±2%（typ.）

チャネル間誤差：±2%（typ.）

柔軟な調光制御

グローバル8ビット最大電流（MC）設定

輝度分解能：最大15ビット

PWM/ハイブリッド制御モード

高速デイジーチェーン・インターフェース

I/O電圧互換 1.8 V / 3.3 V

データ転送レート： 最大20 MHz

高いシステム効率

適応型ヘッドルーム電圧制御（AHVC）

超低デバイス消費電力

スタンバイ・モード： I CC ≤ 200 uA

通常モード： I CC ≤ 3.5 mA

EMI強化：

プログラマブル・インターフェース駆動能力

統合4位相シフト・スキーム

表示品質の向上：

最小輝度更新待ち時間

プログラム可能な黒挿入

ちらつきのない可変リフレッシュレート(VRR)

診断機能

各ゾーンのLEDオープン/ショート検出

デバイスのサーマルシャットダウン検出

レポートインターフェースオプション：

UARTおよび割り込みピン（INT）

2線式出力 CLK_OおよびSOUT

アプリケーション

LCDローカルディミングバックライト

TVモニター

ノートPC

タブレット
