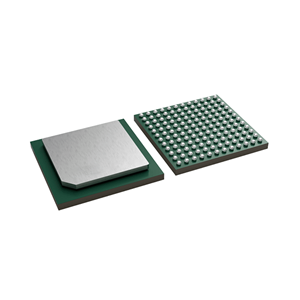

画像はご参考までに、製品仕様を参照してください
< >

商品型番:ADC12DJ5200SEAAV

商品名称:ADC12DJ5200SEAAV

データマニュアル:ADC12DJ5200SEAAV.pdf

ブランド:TI

年:23+

パッヶージ:144-FBGA

納期:新品のオリジナルです

在庫数量:2000

数量:
オンライン引合

連絡先:

連絡先メールボックス:

連絡先電話:

会社名:

技術パラメータ

メーカー
TI
モデル
ADC12DJ5200SEAAV
パッヶージ
144-FBGA
説明
シングルエンド入力RFサンプリング12ビットADC、デュアルチャネル5.2 Gサンプル/秒またはシングルチャネル10.4 Gサンプル/秒

製品の説明

ADC12DJ5200SEAAVは、入力バランを内蔵したRFサンプリング、ギガ・サンプル、アナログ/デジタル・コンバータです。


特長

12ビット分解能

シングル・チャネル・モードで最大10.4GSPS

デュアル・チャネル・モードで最大5.2GSPS

シングル・エンド50Ω入力

アナログ入力範囲(-3 dB):2~6.3 GHz

フルスケール入力パワー(4.5 GHz): - 1.25 dBm

柔軟なV CM:GNDまたは電源へのDC経路を持たないAC結合

性能仕様

ノイズフロア(2.3 GHz、-20 dBFS、INPUT FS = 1.5 dBm):

デュアル・チャンネル・モード:-149 dBFS/Hz

シングル・チャンネル・モード:-151.5 dBFS/Hz

ENOB(デュアル・チャンネル、F IN = 2.3 GHz): 8.5ビット

ノイズレス・アパーチャー遅延(t AD)調整:

正確なサンプリング制御:19fsステップ

同期とインターリーブの簡素化

温度および電圧に影響されない遅延

使いやすい同期機能

自動SYSREFタイミング・キャリブレーション

サンプルマーキング用タイムスタンプ

JESD204Cシリアル・データ・インターフェース:

最大レーンレート 17.16 Gbps

64b/66bおよび8b/10bエンコーディングをサポート

8b/10bモードはJESD204B互換

オプションのデジタル・ダウンコンバーター(DDC):

4倍、8倍、16倍、32倍コンプレックス・デシメーション

DDCごとに4つの独立した32ビットNCO

ピークRF入力パワー +26.25 dBm (+ 27.5 dBFS、560倍フルスケール・パワー)

イコライゼーション用プログラマブルFIRフィルター

消費電力 4 W

電源 1.1 V、1.9 V


用途

通信テスター(802.11ad、5G)

電子戦(シギント、エリント)

衛星通信(SATCOM)

RFサンプリング・ソフトウェア無線 (SDR)
