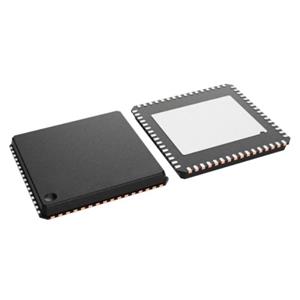

商品名称:ADC32RF54IRTDT
データマニュアル:ADC32RF54IRTDT.pdf
ブランド:TI
年:23+
パッヶージ:VQFNP64
納期:真新しいオリジナル
在庫数量:2000 件
ADC32RF54IRTDTは、シングルコア、14ビット、2.6GSPS~3GSPSのデュアル・チャネル・アナログ・デジタル・コンバータ(ADC)で、最大3GHzの入力周波数でのRFサンプリングをサポートします。 信号対雑音比(SNR)を最大化し、-155dBFS/Hzのノイズ・スペクトル密度を実現します。 追加の内蔵ADCとオンチップ信号平均化を使用すると、ノイズ密度は-161dBFS/Hzに向上する。
各ADCチャンネルは、位相共変調をサポートする48ビットNCOを使用して、クワッドバンド・デジタル・ダウンコンバーター(DDC)に接続できます。 NCO 周波数制御に GPIO ピンを使用すると、1µs 未満で周波数ホッピングが可能です。
ADC32RF54IRTDT は、サブクラス 1 の確定的遅延を持つ JESD204B シリアル・データ・インタフェースをサポートし、最大 13Gbps のデータ・レートを使用します。
エネルギー効率の高いADCアーキテクチャは、3Gspsで2.1W/チャネルを消費し、より低いサンプル・レートでパワー・レギュレーションを提供します。
特徴
- 14ビット、デュアル・チャネル2.6GSPS~3GSPS ADC
- ノイズスペクトル密度:
- NSD = -155.6dBFS/Hz (AVGなし)
- NSD = -158.1dBFS/Hz (2x AVG)
- NSD = -160.4dBFS/Hz (4x AVG)
- シングルコア(ノンインターリーブ)ADCアーキテクチャ
- アパーチャ・ジッター:50fs
- 低ニアエンド残留位相ノイズ
10kHzオフセットで-127dBc/Hz
- スペクトル性能(fIN = 1GHz、-4dBFS)
- 2倍内部平均
- SNR:62.3dBFS
- SFDR HD2,3: 63dBc
- SFDRワースト・バリ:85dBFS
- スペクトラム性能(fIN = 1.8GHz、-4dBFS):
- 2倍内部平均
- SNR: 63dBFS
- SFDR HD2,3: 68dBc
- SFDRワースト・バリ:86dBFS
- フルスケール入力:1.1Vpp~1.35Vpp(2dBm~3.5dBm)
- ビット誤り率(CER):10-15
- フルパワー入力帯域幅(-3dB):2.75GHz
- JESD204Bシリアル・データ・インターフェース
- 最大チャネル・レート:13 Gbps
- サブクラス1確定遅延のサポート
- デジタル・ダウンコンバータ
- ADCチャネルあたり最大4個のDDC
- コンプレックス出力:4倍から128倍抽出
- 48ビットNCO位相共変調周波数ホッピング
- 高速周波数ホッピング:<1us
- 消費電力:2.6W/チャネル(2x AVG)
- 電源: 1.8 V/1.2 V
アプリケーション
- フェーズドアレイ・レーダー
- スペクトラム・アナライザー
- ソフトウェア無線(SDR)
- 電子戦
- 高速デジタイザー
- ケーブル・インフラ
- 通信インフラ
