AFE7769DIABJは、4つのダイレクト・アップコンバージョン・トランスミッター・チェーン、4つのダイレクト・ダウンコンバージョン・レシーバー・チェーン、2つの広帯域RFサンプル・デジタイジング補助チェーン（フィードバック・パス）、パワーアンプ（PA）リニアライゼーション用の低消費電力デジタル・プリディストーション（DPD）エンジンを統合した、ピン互換の高性能マルチチャンネル・トランシーバーです。 送受信チェーンの高いダイナミック・レンジにより、無線基地局は2G、3G、4G、5G信号の送受信が可能です。 クレスト・ファクター・リジェクション（CFR）ユニットが内蔵されているため、入力信号のピーク対平均比（PAR）が低減され、パワー・アンプの伝送効率が向上します。 統合されたハードウェアアクセラレーションDPD推定器と補正器は、PA線形化のための柔軟で効率的なDPDソリューションを提供します。 最大200MHz（AFE77x8D）/300MHz（AFE7769D）の瞬時帯域幅、および最大650MHz（AFE77x8D）/730MHz（AFE7769D）のDPD拡張帯域幅の信号に対して、統合DPDエンジンはPAの非線形性による歪みを補正します。 専用のGaNコレクタは、GaN PA電荷トラッピングによる長期的な非線形メモリ効果に対応します。

AFE7769DIABJの低消費電力と高密度チャネル集積は、4Gおよび5G基地局の電力とサイズの制約を克服します。 広帯域かつ高ダイナミック・レンジのフィードバック・パスは、各インターセプト・ポイントでのインテリジェントなデータ取得により、トランスミッター・チェーン内のパワー・アンプのDPDをサポートすることができる。 シリアライザ／デシリアライザの29.5Gbpsの速度は、デバイスとのデータの受け渡しに必要なチャネル数の削減に役立ちます。

特徴

- 0-IFブーストコンバージョンアーキテクチャに基づくクアッド（AFE776xD）/デュアル（AFE7728D）トランスミッター：

- チェーンあたり最大650MHz（AFE77x8D）/730MHz（AFE7769D）のRF伝送DPDの拡張帯域幅。

- 0-IF降圧変換アーキテクチャに基づくクアッド（AFE776xD）/デュアル（AFE7728D）レシーバー：

- チェーンあたり最大200MHz（AFE77x8D）/300MHz（AFE7769D）のRF受信帯域幅

- ダイレクトRFサンプリング・アーキテクチャに基づくフィードバック・チェイン：

- 最大650MHz（AFE77x8D）/730MHz（AFE7769D）のRF DPD拡張帯域幅を観測

- PAリニアライゼーション用統合CFR/DPD

- 最大200MHz（AFE77x8D）/300MHz（AFE7769D）の瞬時帯域幅

- 最大650MHz（AFE77x8D）/730MHz（AFE7769D）までのDPD拡張帯域幅

- PAリニアライゼーション用統合CFR/DPD

- 設定可能なパルス・キャンセル付き多段CFR

- ハードウェアアクセラレーションによるDPD推定エンジン

- GaN PA線形化のためのシグナル・ダイナミクス・ベースの補正器

- インテリジェントなデータ収集

- RF周波数範囲：600MHz～6GHz

- クワッド広帯域フラクショナルN PLLおよびTX/RX LO用VCO

- 整数N PLL、データ・コンバータ・クロック生成専用VCO

- JESD204BおよびJESD204Cシリアライザ/デシリアライザ・インターフェース対応：

- 最大29.5 Gbpsの4つのシリアライザ/デシリアライザ・トランシーバ

- 8b/10bおよび64b/66bエンコーディング

- 16ビット、12ビット、24ビット、32ビット・フォーマット

- サブクラス1マルチデバイス同期

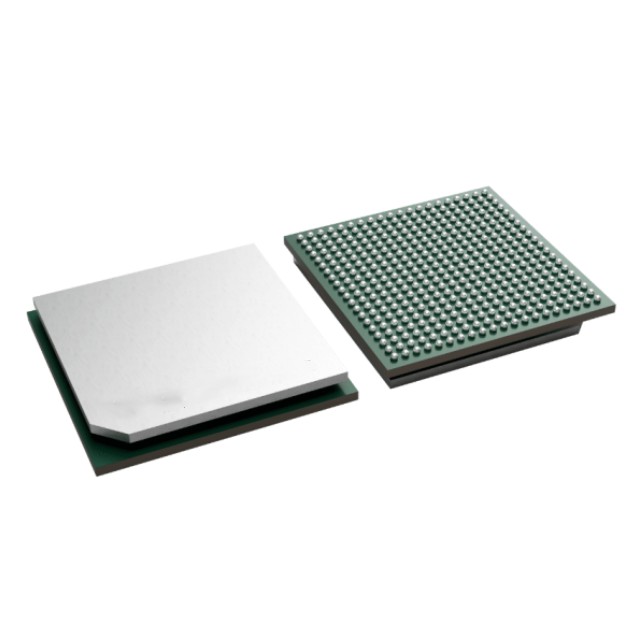

- パッケージ：0.8mmピッチ17mm x 17mm FCBGA

用途

- マクロ・リモート無線ユニット（RRU）

- スモールセル基地局

- アクティブ・アンテナ・システムmMIMO（AAS）

- 分散アンテナ・システム（DAS）

- 中継器
