UCC25800AQDGNQ1超低EMIトランス・ドライバは、スイッチング電源段、制御回路、保護回路を集積し、絶縁バイアス電源設計を簡素化します。 これにより、リーケージ・インダクタンスが高くても、1次-2次間の寄生容量がはるかに小さいトランスを使用する設計が可能になります。 この低キャパシタンス・トランス設計により、バイアス・トランスを介したコモンモード電流注入が1桁減少します。 これにより、このトランス・ドライバは、高速スイッチング・デバイスに起因するEMIノイズを最小限に抑える、さまざまな車載アプリケーションの絶縁バイアス電源に理想的なソリューションとなります。 ソフト・スイッチング機能は、EMIノイズをさらに低減します。

特長

- 高効率ハーフブリッジトランスドライバ

- 低巻線間容量による超低EMI

- 小型で低コストのトランス

- プログラム可能な周波数：0.1MHz～1.2MHz

- 広い入力電圧範囲：9V～34V

- 34V入力で9W

- 6W（24V入力時

- 4W（15V入力時

- 最大デッドタイム・プログラミングによる自動デッドタイム調整

- 外部クロック同期による低ノイズ

- 強力な保護機能

- 低電圧ロックアウト（UVLO）

- プログラム可能な過電流保護（OCP）

- 入力過電圧保護（OVP）

- 熱過負荷保護（TSD）

- 突入電流低減のための統合ソフトスタート

- 故障コード出力付き外部ディセーブル機能

- 車載用AEC-Q100準拠

- 温度クラス1：-40℃～+125℃、TA

- 機能安全を提供

- 機能安全システムの設計を支援するドキュメント

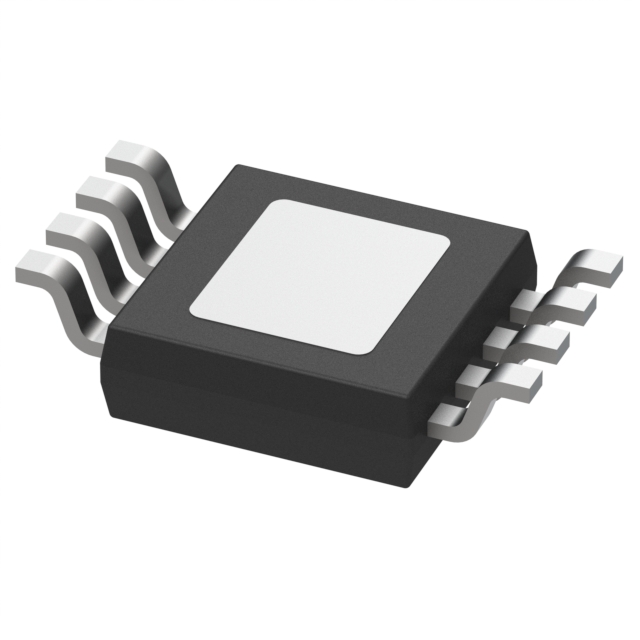

- サーマルパッド付き8ピンDGNパッケージ

用途

- 自動車用トラクション・インバータおよびモータ制御

- オンボード・チャージャー（OBC）

- 車載用DC/DCコンバータ

- 電気自動車充電ステーション、DC急速充電ステーション

- UPSおよび太陽光発電インバータ

- 産業用モーター、リフト、エスカレーター

- GaN、IGBT、SiCゲートトランス・ドライバ・バイアス電源
