商品名称:AFE4460YBGR
データマニュアル:AFE4460YBGR.pdf
ブランド:TI
年:23+

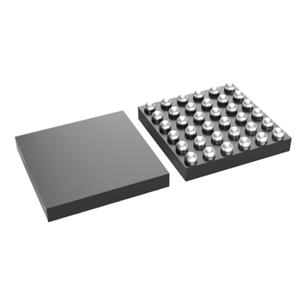

パッヶージ:DSBGA-36
納期:真新しいオリジナル
在庫数量:2000 件
AFE4460YBGRは、心拍モニタリング(HRM)や末梢毛細血管酸素飽和度(SpO2)測定などの光バイオセンシング・アプリケーション向けのアナログ・フロントエンドです。 このデバイスは、最大32個のスイッチング可能な発光ダイオード(LED)と4個のフォトダイオード(PD)をサポートしています。 このデバイスは、非常に小さな信号レベルの検出に役立つ広ダイナミックレンジの送受信回路を備えています。 最大16の信号位相セットを定義でき、それぞれにLEDと周囲の位相の組み合わせが含まれます。 レシーバー入力の低ノイズ離調DACは、周囲光とLED光からのDCを除去するように自動的に制御されます。 各相において、4つのPDによって生成された電流はTIAによって電圧に変換され、フィルタリングされた後、汎用ADCを使用してデジタル化され、そのコードは256サンプルFIFOブロックに保存することができます。 FIFOはSPIまたはI2Cインターフェースを使用して読み出すことができます。
特長
- 最大16フェーズ・セットの信号収集をサポート
- 最大32個のLEDと4個のPDをサポート
- 各フェーズ内でのLEDとPDの柔軟な割り当て
- 異なるセンサーからの信号を異なるデータレートで同時取得
- 正確で継続的なPPGモニタリング
- ウェアラブル機器による継続的な心拍数モニタリングのための低電流(通常LED用15μA、レシーバー用15μA
- システムピークSNR 115dB
- トランスミッタ
- 8ビット・プログラマブルLED電流、25mAから250mAまで調整可能
- フェーズごとに独立した電流制御で2つのLEDを並列に点灯するモード
- フェーズごとにLEDオン時間をプログラム可能
- SpO2、多波長HRM、スペクトル分析用に32個のLEDを同時サポート
- レシーバー:
- 4つの時分割多重PD入力をサポート
- 4並列レシーバー(4組のTIA/フィルター)
- 各TIA入力は、各位相を8ビット制御する個別の周囲オフセット電圧キャンセルDACを持ち、最大255μAまで調整可能
- 各TIA入力は、9ビット位相制御と64μAレンジを備えた個別のLEDオフセット・ディレーティングDACを搭載
- ADC出力のデジタル・アンビエント・キャンセル
- プログラム可能な帯域幅を持つノイズ・フィルター
- トランスインピーダンス・ゲイン:3.7kΩ~1MΩ
- 外部クロックまたは内部オシレーターをサポート
- システム・クロックに同期してデータを取得するオプション
- 自動アンビエント、LED DCキャンセル
- 256サンプル深度のFIFO
- SPI™インターフェース/I2Cインターフェース
- 2.6mm × 2.6mm DSBGAパッケージ、0.4mmピッチ
- 電源:Rx:1.7V~1.9V(LDOバイパス)、1.9V~3.6V(LDO有効)、Tx:3~5.5V、IO:1.7-RX_SUP
用途
- ウェアラブルおよび耳かけ型デバイス用の光学式心拍数モニタリング(HRM)
- 心拍変動(HRV)分析
- 血中酸素飽和度(SpO2)測定
- スペクトル分析
