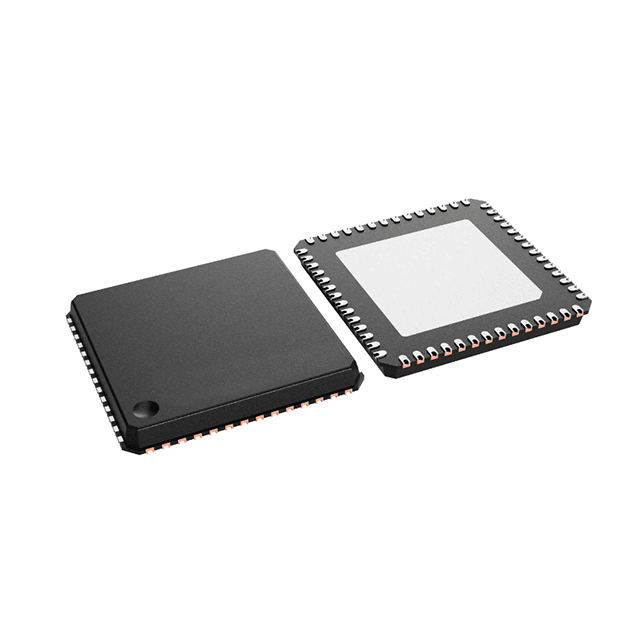

TPS65940400RWERQ1デバイスは、各相3.5 A出力電流の柔軟な多相コンフィギュラブルBUCKレギュレータ4個と、2 A出力電流の追加BUCKレギュレータ1個を提供します。

特長

車載アプリケーションに適合

AEC-Q100に適合し、以下の結果を得ています：

デバイスは3V～5.5V入力電源で動作

デバイスの温度等級1：-40℃～+125℃の周囲動作温度範囲

デバイスHBM分類レベル2

デバイスCDM分類レベルC4A

機能安全準拠

機能安全アプリケーション向けに開発

ASIL-D までの ISO 26262 システム設計を支援するドキュメントを提供

SIL-3 までの IEC 61508 システム設計を支援する文書が利用可能

ASIL-Dまでのシステム機能

ASIL-Dまでのハードウェアインテグリティ

入力電源電圧モニターと過電圧保護

全出力電源レールの低/過電圧モニタおよび過電流モニタ

トリガ/Q&Aモードを選択可能なウォッチドッグ

レベル/PWMモードを選択可能な2つのエラー信号モニタ（ESM

高温警告およびサーマルシャットダウン付きサーマルモニタ

内部コンフィギュレーション・レジスタと不揮発性メモリ（NVM）のビット整合性（CRC）エラー検出

低消費電力

2 µA（標準）シャットダウン電流

7μA（標準、バックアップ電源のみモード時

低消費電力スタンバイ・モード時、標準20 µA

5つの降圧スイッチモード電源（BUCK）レギュレータ：

出力電圧範囲0.3V～3.34V、5、10、20mVステップ

4A出力1個、3.5A出力3個、2A出力1個

4つのBUCKの柔軟な多相機能：シングル・レールから最大14Aの出力電流

短絡および過電流保護

突入電流制限のための内部ソフトスタート

2.2 MHz / 4.4 MHzスイッチング周波数

外部クロック入力に同期可能

設定可能なバイパス・モード付き3つの低ドロップアウト（LDO）リニア・レギュレータ

リニア・レギュレーション・モードで50mVステップの0.6V～3.3V出力電圧範囲

バイパス・モードでの出力電圧範囲：1.7 V～3.3 V

短絡および過電流保護付き500 mAの出力電流能力

低ノイズ性能の低ドロップアウト（LDO）リニア・レギュレータ1個

25mVステップの1.2V～3.3V出力電圧範囲

短絡および過電流保護付き300 mAの出力電流能力

不揮発性メモリー（NVM）で構成可能なパワー・シーケンス制御：

電源状態間のパワーアップおよびパワーダウン・シーケンスを設定可能

デジタル出力信号をパワーシーケンスに含めることが可能

デジタル入力信号をパワーシーケンス遷移のトリガーに使用可能

設定可能な安全関連エラー処理

32kHz水晶発振器（バッファ付き32kHzクロック出力オプション付き

アラームおよび定期ウェイクアップ機構付きリアルタイム・クロック（RTC）

1つのSPIまたは2つのI2C制御インターフェース、2つ目のI2CインターフェースはQ&Aウォッチドッグ通信専用

アプリケーション

車載インフォテインメントおよびデジタル・クラスタ、ナビゲーション・システム、テレマティクス、ボディ・エレクトロニクスおよび照明

先進運転支援システム（ADAS）

産業制御およびオートメーション
