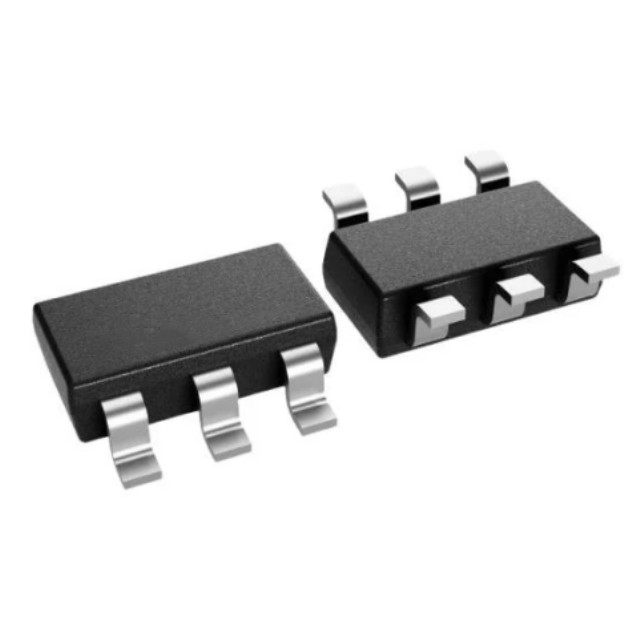

TMAG5173A2QDBVRQ1は、さまざまな車載アプリケーション向けの低消費電力リニア3Dホール効果センサーです。 このデバイスは、X、Y、Z軸の3つの独立したホール効果センサーを統合しています。 高精度アナログ信号チェーンと内蔵12ビットADCが、測定されたアナログ磁界値をデジタル化します。 I 2Cインターフェースは、複数の動作V CC範囲をサポートする際、低電圧マイクロコントローラーを使用したシームレスなデータ通信を保証します。 このデバイスには温度センサーが内蔵されており、サーマルバジェットチェックや所定の磁場に対する温度補償計算など、さまざまなシステム機能に使用できます。

TMAG5173-Q1は、磁気軸と温度測定の任意の組み合わせを実現するために、I 2Cインターフェースを介して構成することができます。 さらに、ウェイクアップモードやスリープモードなど、さまざまな電源オプションでデバイスを構成できるため、設計者はシステムレベルのニーズに応じてシステムの消費電力を最適化できます。 複数のセンサー変換方式とI 2C読み取りフレームは、スループットと精度の最適化に役立ちます。 専用のINTピンは、低消費電力のウェイクアップおよびスリープ・モード時にシステム割り込みとして機能するほか、マイクロコントローラによって新しいセンサ遷移のトリガとして使用できます。

統合角度計算エンジン（CORDIC）は、同軸および軸外の角度測定トポロジーの両方に対して、完全な360°角度位置情報を提供します。 角度計算は、ユーザーが選択した2つの磁気軸を使用して実行されます。 このデバイスは、システムの機械的エラー源の影響を軽減するために、磁気ゲインおよび軸外補正を備えています。

TMAG5173A2QDBVRQ1は、工場出荷時に4種類のI 2Cアドレスがプログラムされています。 このデバイスは、ユーザー設定可能なI 2Cアドレスレジスタを変更することで、追加のI 2Cアドレスもサポートしています。 注文可能な各デバイスは、システムの較正中に、磁石の強さと部品の配置に適した2つの磁場範囲のいずれかを選択するように構成できます。

このデバイスは、-40℃～+125℃の広い周囲温度範囲で安定した一貫した性能を発揮します。

特長

- 車載用AEC-Q100規格に適合：

- 温度クラス1：-40℃～125

- 位置検出速度と精度を最適化した高精度リニア3Dホール効果センサー

- 角度測定誤差：±1°（最大）

- 単軸スルーレート：20kSPS

- 機能安全コンプライアンスをターゲット

- 機能安全アプリケーション向けに開発

- システム設計をISO 26262 ASIL Bに準拠させるためのドキュメントは、製品リリース時に提供されます。

- 設定可能な電源モード

- 1.5µAのウェイクアップおよびスリープ・モード電流

- X、Y、またはZ軸で選択可能なリニア磁気レンジ：

- TMAG5173x2-Q1：±133mT、±266mT

- ユーザー定義の磁気および温度しきい値クロスからの割り込み信号

- 統合角度CORDIC計算（ゲインおよび軸外調整付き

- ノイズ低減のための設定可能な平均値フィルター

- 巡回冗長検査（CRC）付きI2Cインターフェース：

- 巡回冗長検査（CRC）付きI2Cインターフェース：最大1MHz I2Cクロック速度

- I2Cまたは専用INTピンによる変換トリガー

- 複数の磁石タイプに対応する統合温度補償

- 内蔵温度センサー

- 2.3V～3.6Vの電源電圧範囲

用途

- ステアリングコラム制御

- ステアリングホイール制御

- シフトシステム

- 電動自転車

- 変速機
