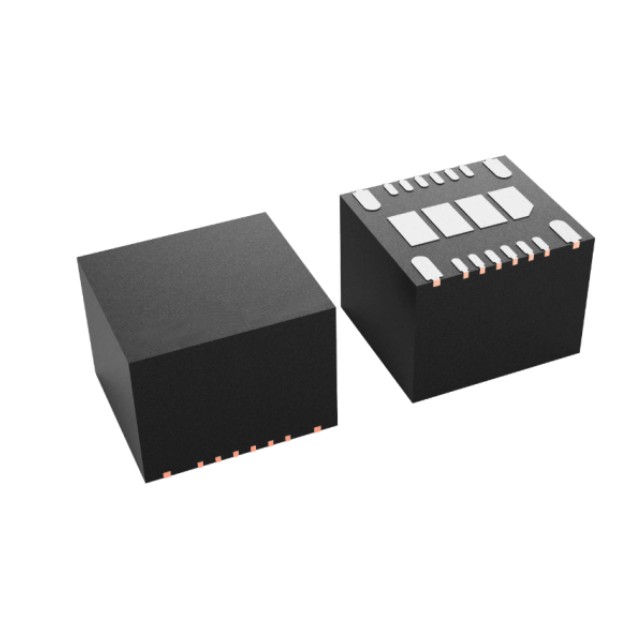

同期降圧モジュールから派生したTLVM13640RDLRは、高集積36V、4AのDC/DCソリューションで、複数のパワーMOSFET、シールドインダクタ、複数の受動部品を強化されたHotRod™ QFNパッケージに内蔵しています。 モジュールのVINピンとVOUTピンは、入出力コンデンサを最適に配置できるようパッケージの角に配置されています。 モジュール下部の4つの大型サーマルパッドにより、レイアウトがシンプルになり、製造時の取り扱いが容易になります。

特長

- 多機能同期式降圧DC/DCパワーモジュール

- MOSFET、インダクタ、コントローラを内蔵

- 3 V～36 Vの広い入力電圧範囲

- 調整可能な出力電圧範囲1 V～6 V、全温度範囲で1%のセットポイント精度

- 5.0mm×5.5mm×4mmオーバーモールド・プラスチック・パッケージ

- ジャンクション温度範囲：-40℃～125

- 周波数は200kHz～2.2MHzで調整可能

- 負出力電圧印加能力

- 全負荷範囲にわたる超高効率

- 95%以上のピーク効率

- 効率向上のための外部バイアス・オプション

- シャットダウン時の静止電流0.6 µA（代表値）

- 4A負荷時の標準電圧降下0.5V

- 超低伝導および放射EMI信号

- デュアル入力経路とコンデンサ内蔵の低ノイズ・パッケージにより、スイッチング・リンギングを低減

- 抵抗で調整可能なスイッチ・ノードのスルー・レート

- 一定周波数FPWM動作モード

- CISPR 11および32クラスBエミッション要件に適合

- スケーラブル電源に最適

- TLVM13660（36V、6A）とのピン互換性

- 堅牢な設計のための固有の保護機能

- 高精度イネーブル入力およびオープン・ドレインPGOODインジケータ（タイミング、制御、VIN UVLO用）

- 過電流およびサーマルシャットダウン保護

- TLVM13640 を使用し、WEBENCH® Power Designer でカスタム設計を作成します。

アプリケーション

- 試験・計測、航空宇宙・防衛

- FAおよび制御

- 降圧および反転降圧/昇圧電源
