TPS7B68-Q1は、40Vまでの動作に対応した500mAウォッチドッグLDOで、軽負荷時の静止電流はわずか19μAです。ウィンドウウォッチドッグまたは標準ウォッチドッグを選択できるプログラム機能を内蔵し、外部抵抗でウォッチドッグ時間を10%以内の精度で設定できます。

特徴

- カーエレクトロニクス用途に適する

- AEC-Q100に準拠した以下の結果で：

- デバイス温度クラス1：周囲動作温度範囲-40℃～＋125℃。

- デバイス HBM ESD分類クラス2

- デバイス CDM ESD分類クラスC4B

- 最大出力電流：500mA

- 4V〜40Vの広いVIN入力電圧範囲、最大45Vまでの過渡現象に対応。

- 出力電圧は3.3Vと5Vの2種類を固定。

- 最大ドロップアウト電圧：600mV（電流500mA）

- 出力コンデンサで動作する場合、広い容量範囲（4.7μF～500μF）、ESR（0.001Ω～20Ω）で安定した動作ができる

- 低静止電流（I(Q)）です：

- EN = Low時 < 4µA (オフモード)

- 軽負荷時 19µA（標準）（WD_EN High）（ウォッチドッグ無効

- ウィンドウウォッチドッグとスタンダードウォッチドッグの設定が可能です。

- スイッチングウィンドウの比率は1:1または8:1に設定可能

- ウォッチドッグ期間（10ms～500ms）調整可能

- 10%精度ウォッチドッグ期間

- ウォッチドッグスイッチング制御専用WD_EN端子。

- パワーノーマルのしきい値、パワーノーマルの遅延時間を完全に調整することができます。

- UVLO用低入力電圧トラッキング

- フォルトプロテクションを内蔵：

- 過負荷電流制限保護機能

- サーマルシャットダウン

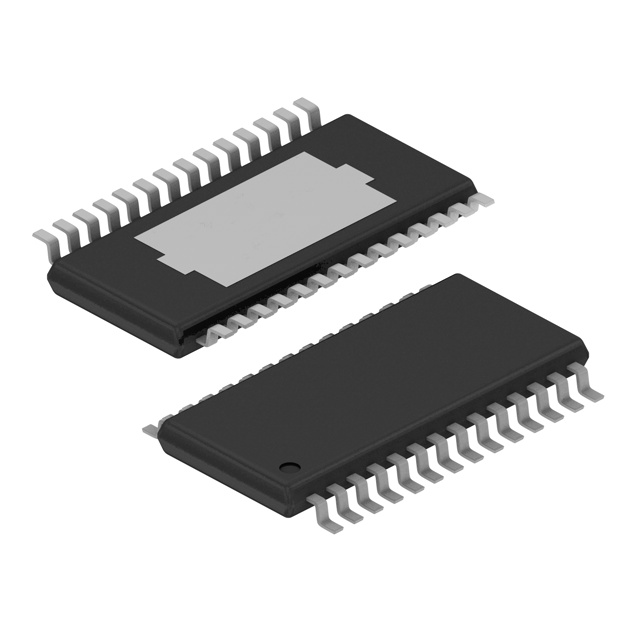

- 28ピンHTSSOPパッケージ

アプリケーション

- 車載用MCU電源

- ボディコントロールモジュール（BCM）

- ボディコンフォートモジュール

- EV/HEV用バッテリマネジメントシステム（BMS)

- 電子ギアシフター

- トランスミッションコントロールユニット(TCU)

- 電動パワーステアリング（EPS）
