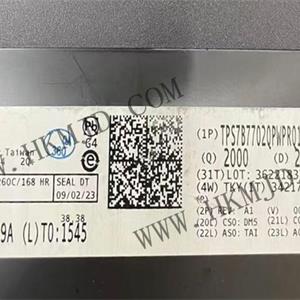

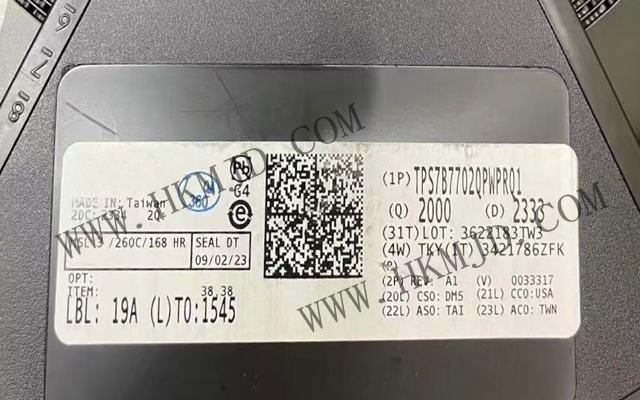

商品名称:低電圧降下 (LDO) 電圧レギュレーター
ブランド:TI
年:23+
パッヶージ:HTSSOP-16
納期:真新しいオリジナル
在庫数量:15000 件
TPS7B7702QPWPRQ1 は、自動車用グレードのデュアルチャネル低ドロップアウト線形レギュレーター(LDO)で、16-HTSSOP(PowerPAD™ 搭載)パッケージを採用し、車載インフォテインメントシステム、アクティブアンテナ電源、周囲監視カメラなどのアプリケーション向けに設計されています。このデバイスは、4.5V~40Vの広範な入力電圧範囲をサポートし、1.5V~20Vの調整可能な出力電圧を提供します。各チャネルの出力電流は最大300mAに達し、自動車電子機器、産業制御、小電流電源管理などのシーンに最適です。
特性(TPS7B7702QPWPRQ1)
• 自動車用アプリケーションの要件に準拠
• AEC-Q100規格に準拠した以下の特性:
– デバイス温度クラス1:–40°Cから125°Cの環境動作温度範囲
– デバイス人体放電モード(HBM)静電気放電(ESD)分類等級2
– デバイスコンポーネント充電モード (CDM) ESD 分類等級 C4B
• 電流検出と調整可能な電流制限機能を備えた単一チャンネルおよび二重チャンネル低電圧降下レギュレーター (LDO)
• 4.5V から 40V の広範囲入力電圧範囲、45V 負荷急落保護
• FB を GND に接続すると電源スイッチモードに移行
• 1.5V から 20V までの調整可能出力電圧
• 各チャネルの出力電流は最大 300mA
• 外付け抵抗により調整可能な電流制限機能を実現
• 高精度電流検出機能により、低電流時でもアンテナの接続状態を検出可能(追加の校正不要)
• 高い電源抑制比:100Hz 時の典型値は 73dB
• 逆極性保護を内蔵し、-40V まで対応可能で外部ダイオード不要
• 負荷電流が 100mA の場合、最大電圧降下は 500mV
• 2.2µF から 100µF(ESR が 1mΩ から 5Ω)の範囲の出力コンデンサと組み合わせて使用した場合、安定性を維持
• 保護と診断機能を統合
– 熱シャットダウン
– 低電圧ロックアウト (UVLO)
– 短絡保護
– 逆極性保護
– 逆電流保護
– 出力端のバッテリー短絡保護
– 出力端の誘導性負荷クランプ
– 多チャンネル/デバイス間の電流検出機能の共有
– 電流検出機能によりすべての故障を区別可能
• 16ピン HTSSOP PowerPAD™パッケージ
応用例(TPS7B7702QPWPRQ1)
• 情報エンターテインメントシステム用アクティブアンテナ電源
• 360度カメラ電源
• 小電流アプリケーション向けハイサイド電源スイッチ
