単軸磁界検出アプリケーション用に設計されたDRV425QWRTJRQ1車載用クラス・デバイスは、ガルバニック絶縁と高感度により、DCおよびAC磁界の正確な測定を可能にします。 このデバイスは、独自の内蔵フラックスゲート・センサ（IFG）に内部補償コイルを提供し、±2mTの高精度検出範囲と最大47kHzの測定帯域幅をサポートします。 このセンサーの低オフセット電圧、低ドリフト、低ノイズは、内蔵補償コイルによる正確なゲイン、低ゲイン・ドリフト、極めて低い非直線性と相まって、比類のない磁場測定精度を実現します。 高い感度と精度により、トラクション・インバーターやバッテリー管理システムなどの大電流バスバー・アプリケーションにおいて、より幅広い電流測定が可能になります。 トルクセンサやモータ診断システムでは、磁界の位置や変位を正確に測定できるメリットがあります。DRV425-Q1の出力は、検出された磁界に比例したアナログ信号です。

このデバイスは、内蔵差動アンプ、オンチップ高精度リファレンス、診断機能など、完全な機能を備えているため、部品点数を最小限に抑え、システムレベルのコストを削減できます。

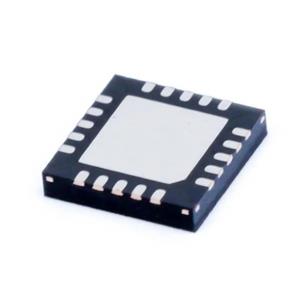

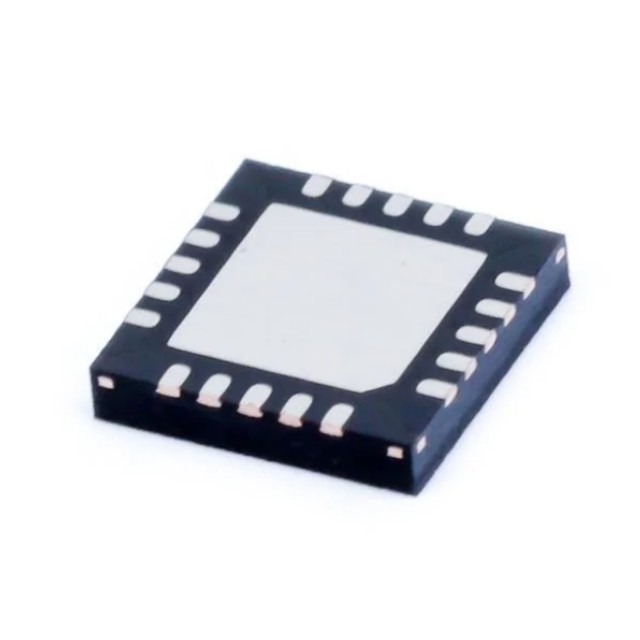

このデバイスは、熱放散のために最適化されたヒートシンクを備えた、熱的に強化された非磁性薄型WQFNパッケージで提供され、-40℃～+125℃の温度範囲で車載用として定格されています。

特長

- 車載用AEC-Q100準拠

- 温度クラス1：-40℃～+125℃、TA

- 機能安全を提供

- 機能安全システム設計を支援するドキュメント

- 高精度の内蔵フラックスゲート・センサ：

- オフセット電圧：±8µT（最大）

- 温度ドリフト：±5nT/℃（代表値）

- ゲインエラー：0.04%（代表値）

- ゲインドリフト：±7ppm/℃（代表値）

- 直線性： ±0.1パーセント

- ノイズ： 1.5nT/√Hz（代表値）

- センサー・レンジ：±2mT（最大）

- 外部抵抗でレンジとゲインを調整可能

- 選択可能な帯域幅：47kHzまたは32kHz

- 精度基準

- 精度：2%（最大）、ドリフト：50ppm/℃（最大）

- ピン選択可能電圧：2.5Vまたは1.65V

- 選択可能なスケーリング・モード： VDD/2

- 診断機能：オーバーレンジおよびエラーフラグ

- 電源電圧範囲：3.0V～5.5V

アプリケーション

- バッテリー管理システム（BMS）

- インバータおよびモータ制御

- DC/DCコンバータ

- パワートレイン電流センサー

- パワートレイントルクセンサ

- モーター診断およびモニタリング
