LM5145QRGYRQ1 75V同期降圧コントローラは、高入力電圧源または高電圧過渡現象にさらされる入力電源レールを調整することにより、外付けサージ抑制部品の必要性を最小限に抑えるように設計されています。ハイサイド・スイッチのオン時間が40nsと超短いため、降圧比が大きく、公称48V入力から低電圧レールへの直接降圧変換をサポートし、システムの複雑性とソリューション・コストを低減します。 これにより、システムの複雑性とソリューション・コストが低減されます。LM5145-Q1は、入力電圧が5.5Vまで低下した場合でも、必要に応じてほぼ100%のデューティサイクルで動作し続けることができるため、LV-148準拠の車載用高出力DC/DCレギュレータ、車載用モータードライブ、HEV/EV電源に最適です。

特長

車載アプリケーション向けAEC-Q100準拠

デバイス温度クラス1：周囲温度範囲 -40°C～+125°C

機能安全対応

機能安全システム設計を支援するドキュメント

多機能同期式降圧DC/DCコントローラ

5.5V～75Vの広い入力電圧範囲

最大ジャンクション温度150

フィードバック精度±1%の0.8Vリファレンス

調整可能な出力電圧範囲0.8V～60V

高いVIN/VOUT比の場合、40ns tON(最小)

低ドロップアウトのための140ns tOFF(最小)

ロスレスRDS(on)またはシャント電流検出

CISPR25レベル5要件に最適化

100kHz～1MHzのスイッチング周波数範囲

同期入力および同期出力機能

ダイオード・エミュレーションまたはFPWM（オプション

標準VTH MOSFET用7.5Vゲートドライバ

14ns適応デッドタイム制御

2.3Aのプル電流と3.5Aのシンク電流能力

堅牢な設計のための固有の保護機能

ソフトスタートのための調整可能な出力電圧

間欠モード過電流保護

ヒステリシス付き入力UVLO

VCCおよびゲートドライブUVLO保護

高精度イネーブル入力およびオープン・ドレインPGOODインジケータ（タイミングおよび制御用）

ヒステリシス付きサーマルシャットダウン保護

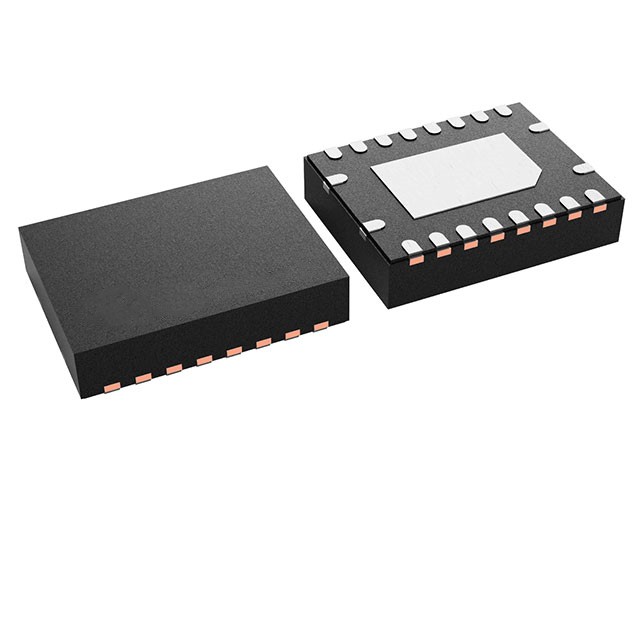

ウェッタブル側面付き20ピンVQFNパッケージ

LM5145-Q1 を使用し、WEBENCH Power Designer でカスタム設計を作成します。

アプリケーション

車載用高出力DC/DCレギュレータ

車載モータードライブ、ADAS

HEV/EVパワートレイン・システム

ボディ・エレクトロニクスおよび照明

インフォテイメントシステムおよびインストルメントクラスター
