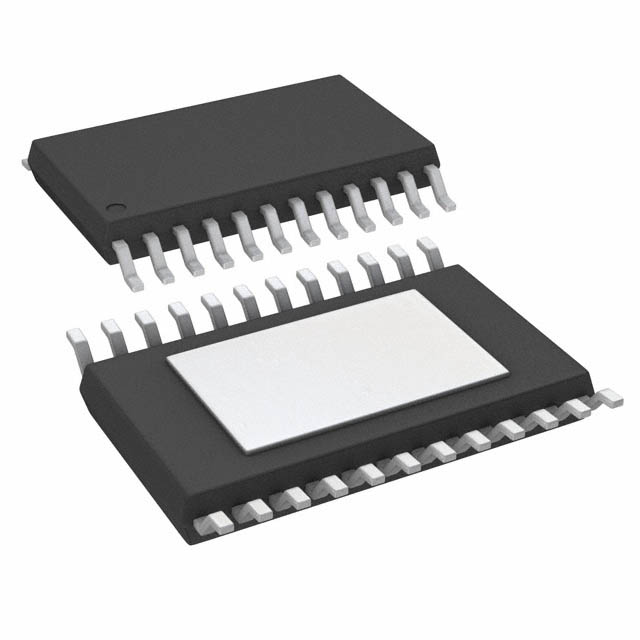

TPS929120QPWPRQ1は、8ビット出力電流と12ビットPWMデューティ・サイクル制御を備えた12チャネル40VハイサイドLEDドライバです。 このデバイスは、さまざまなレギュレーション要件に対応するために、LEDオープン、グランドショート、およびシングルLEDショート回路診断を備えています。 設定可能なウォッチドッグは、MCU接続が失われたときにフェイルセーフ状態を自動的に設定します。 プログラマブルEEPROMにより、さまざまなアプリケーション・シナリオ向けにTPS929120QPWPRQ1を柔軟に構成できます。

特長

- 車載アプリケーション向けAEC-Q100準拠

- 温度クラス1：-40℃～+125℃、TA

- 機能安全を提供

- 機能安全システム設計を支援するドキュメント

- 12チャンネル高精度ハイサイド電流出力

- 電源電圧：4.5V～40V

- 抵抗設定チャンネル電流：最大75mA

- 2ビットグローバル、6ビット独立電流設定

- 高電流精度：5mA～75mAの電流に対して±5%未満の精度

- 高電流精度：<±10% at 1mA

- 低電圧降下：50mA電流で500mV

- 12ビット独立PWM調光

- 最大20kHzまでプログラム可能なPWM周波数

- リニアおよび指数調光方式

- 柔軟なワイヤ制御インターフェース

- 最大1MHzクロック周波数

- 1本のフレキシブル・ワイヤー・バスで最大16デバイス

- 1フレームあたり最大8バイトのデータトランザクション

- CAN トランシーバーに電力を供給する 5V LDO 出力

- 診断と保護

- プログラム可能なフェイルセーフ・ステータス

- プログラマブルフェイルセーフステータス オープンLED検出

- LED短絡検出

- シングルLED短絡診断

- プログラム可能な低電力検出

- オープン・ドレインERRフォルト表示

- フレキシブル・ワイヤ・インターフェース用ウォッチドッグおよびCRC

- ピン電圧測定付き8ビットADC

- 熱保護

アプリケーション

- 自動車外装テールライト

- 自動車外装ヘッドランプ

- 室内アンビエント照明

- 自動車用計器クラスタ・ディスプレイ
