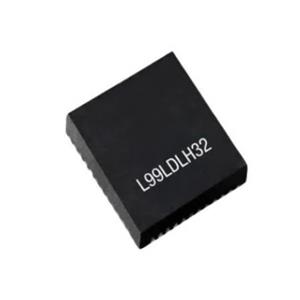

L99LDLH32TRは、車載用O/LEDリアサイド照明アプリケーション向けに設計されたモノリシック32チャンネル・リニア・カレント・レギュレータです。 出力チャンネルのハイサイド構成により、コモンカソードのOLEDパネルの駆動に適しています。 また、OLEDパネルの各ピクセルを個別に駆動するために、個別にプログラム可能な1mA～15mAの電流を供給できる32個の安定化電流源を備えています。 同じファミリーのもう1つのデバイス（L99LDLL16）は、高速データ転送（最大1 mbit /s）用の信頼性の高い純車載用CAN FD Light互換通信インターフェースを統合し、ロングフレーム用のCAN FDアーキテクチャを使用しています。 CAN FD Light互換の物理層に加えて、このデバイスにはプロトコルハンドラも統合されているため、コマンダーECUとの通信に外部デバイスを追加する必要はありません。L99LDLH32TRは、CAN FD Light互換インターフェイスを使用したバスモード、または内部の有限プログラマブル（FTP）メモリレジスタを使用したスタンドアロン/フェイルセーフモードで動作させることができます。 フェールセーフ・モード

特徴

AEC-Q100認定

従来型

CAN in Automation (CiA)は、CAN FD Light互換シリアル・インターフェース、プロトコル・ハンドラ、ドラフト仕様提案（DSP）を提供します。

高精度発振器内蔵、外部水晶不要

QFN48L 7x7、パッドなし

リンプ・ホーム」機能付きタイムアウト・ウォッチドッグ

低スタンバイ電流

スタンドアロン/フェイルセーフおよびバス・モード動作

ASIL要件をサポートする1ファンクション・グループ用のダイレクト・ドライブ（1ダイレクト入力

内蔵不揮発性メモリーおよび揮発性メモリーによる広範な設定可能性

動作電源電圧範囲：5.5 V～40 V

リニア・レギュレータ・セグメント

動作温度範囲： - 40°C - 150°C

定電流出力32チャンネル、ハイサイド構成

出力電流：1 mA～15 mA、並列出力可能

出力電圧：最大35 V

外部プリレギュレータへの電圧フィードバックにより、レギュレーション電圧を最適化し、全体的な消費電力を効果的に削減

8ビットDACによるチャンネルベースの電流設定

アナログ調光、8ビットPWMチャンネルの個別インデックス輝度制御、8ビットグローバルPWM調光

プログラム可能なPWM周波数

低速ターンオン/オフ時間、プログレッシブ出力遅延、ノイズ処理クロックによるEMC性能の最適化

保護と診断

包括的で柔軟な診断のための統合8ビットADC

フォルトバス専用ライン1本

温度警告（1スレッショルド）

サーマルシャットダウン

短絡および負荷開放の検出と保護

外部NTC測定とデバイス接合部温度（TJ）による自動LED電流ディレーティング

用途

車載用OLEDリア照明

車載用アンビエント照明
