LM5060QDGSRQ1高電圧側保護コントローラは、通常のオン/オフ遷移時および障害発生時に、高電圧側のNチャネルMOSFETをインテリジェントに制御します。 突入電流は、出力電圧のほぼ一定の立ち上がり時間によって制御されます。 出力電圧が入力電圧に達し、MOSFETが完全に導通するとPOWER GOOD出力が表示されます。 入力UVLO（ヒステリシス付き）およびプログラマブル入力OVPが提供されます。イネーブル入力により、リモートでオンまたはオフ制御が可能です。 プログラマブルUVLO入力は、安全冗長性のための第2のイネーブル入力として使用できます。 個々のコンデンサは、初期起動VGS故障検出遅延時間、移行VDS故障検出遅延時間、および連続過電流VDS故障検出遅延時間をプログラムすることができます。 許容故障遅延時間よりも長く続く故障状態が検出されると、MOSFETはイネーブル入力またはUVLO入力のいずれかがLowに切り替わり、その後Highに切り替わるまでラッチされます。

デバイスの特徴

車載グレード/AEC Q-100バージョンあり

広い動作入力電圧範囲：5.5 V～65 V

機能安全をサポート

機能安全システムの設計を支援するドキュメントを入手可能

ディセーブル・モードでの静止電流は15µA未満

容量性負荷の安全な接続のために制御された出力立ち上がり時間

外部NチャンネルMOSFET用チャージポンプ・ゲート・ドライバ

調整可能なヒステリシス付き低電圧ロックアウト（UVLO）

UVLOは、安全冗長性を必要とするシステムの第2のイネーブル入力として使用可能

プログラム可能な故障検出遅延時間

負荷フォルト検出後にMOSFETをロックオフ

ローレベル・アクティブ・オープンドレインPOWER GOOD（nPGD）出力

調整可能な入力過電圧保護（OVP）

過電圧シャットダウン後の即時再起動

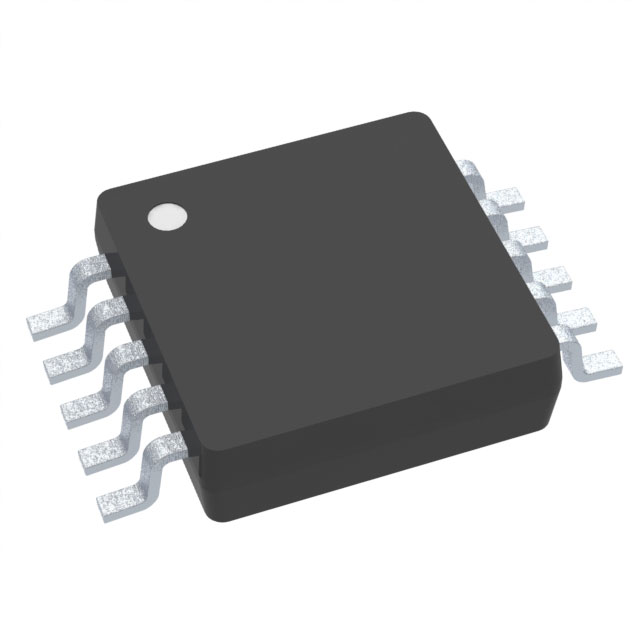

10ピンVSSOP

用途

自動車ボディ・エレクトロニクス

産業用配電および制御
