DRV8873SPWPRQ1デバイスは、車載アプリケーションでブラシ付きDCモータを駆動するための統合ドライバICです。2つのロジック入力により、最大10Aのピーク電流でモータを双方向に駆動できる4つのNチャネルMOSFETで構成されるHブリッジ・ドライバを制御します。デバイスは単一電源から供給され、4.5 V～38 Vの広い入力電圧範囲をサポートしています。デバイスは、PH/ENまたはPWMインタフェースを介してコントローラ回路に簡単に接続できます。

このデバイスは、PH/ENまたはPWMインターフェースを介してコントローラー回路に簡単に接続できます。 また、独立したハーフブリッジ制御を使用して、2つのソレノイド負荷を駆動することもできます。

特徴

- 車載アプリケーション向けAEC-Q100準拠

- デバイス温度クラス1：-40℃～+125℃、TA

- NチャンネルHブリッジモータドライバ

- 双方向ブラシ付きDCモーター1個を駆動

- 一方向ブラシ付きDCモーター2個

- ソレノイドまたはその他の抵抗負荷および誘導負荷

- 4.5V～38Vの動作電圧範囲

- 10Aのピーク電流駆動能力

- 低HS + LS RDS(ON)

- 150mΩ（TJ= 25°C、13.5V時

- 250mΩ（TJ=150°C、13.5V時

- 電流センス内蔵

- 比例電流出力（IPROPI）

- 設定可能制御インターフェース

- PH/EN

- PWM（イン1/イン2）

- 独立ハーフブリッジ制御

- 1.8V、3.3V、5Vロジック入力をサポート

- SPIまたはハードウェア・インターフェース・オプション

- 小型パッケージとフォームファクター

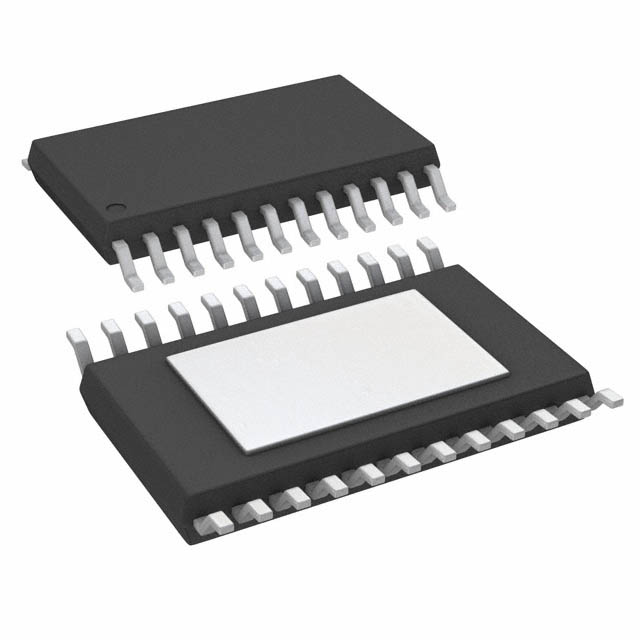

- 24ピンHTSSOP PowerPAD™ ICパッケージ

- 保護機能

- VM低電圧ロックアウト（UVLO）

- チャージポンプ不足電圧（CPUV）

- 過電流保護（OCP）

- バッテリへの出力短絡およびグランド短絡保護

- オープンロード検出

- サーマルシャットダウン（TSD）

- 故障状態出力（nFAULT/SPI）

- 低EMI用スペクトラム拡散クロック

- 機能的に安全

- 機能安全システムの設計を支援するドキュメント

アプリケーション

- 電子スロットル制御

- 排気ガス再循環

- サイドミラーチルト

- 電子ギアシフト

- エアフロステアリングバルブ制御
