MCT8316Z0TQRGFRQ1 は、自動車の 12V ブラシレス DC モータを駆動する顧客向けに、1 チップのコードフリー誘導ラダー・ソリューションを提供します。 絶対最大容量40V、RDS(ON)95mOhms（HV側とLV側を合わせた値）の超低RDSを持つ3つの1/2-Hブリッジの統合により、高出力駆動が可能です。 電流検出は内蔵電流検出機能を使用しており、外付け検出抵抗は不要です。 調整可能な降圧レギュレータとLDOのパワーマネージメント機能により、デバイスに必要な電圧レールを生成し、外部回路に電力を供給することができます。

MCT8316Z0TQRGFRQ1は、固定機能ステートマシンで誘導台形制御を実装しているため、ブラシレスDCモータを回転させるための外部マイクロコントローラは不要です。 このデバイスは、誘導ラダーブラシレスDCモーター制御を実装するために、位置検出用の3つのアナログホールコンパレータを統合しています。 制御スキームは、モーター電流制限動作や故障応答を含め、ハードウェア・ピンやレジスタ設定により高度に構成可能です。 速度はPWM入力で制御できます。

デバイス仕様

モーター・タイプ - ステッパー：多相

モーター・タイプ - AC、DC：ブラシレスDC（BLDC）

機能：ドライバ - 完全統合、制御およびパワーステージ

出力構成：ハーフブリッジ（3）

インターフェース：ハードウェア

テクノロジー： NMOS

ステップ分解能： -

用途：自動車

電流 - 出力： 8A

電圧 - 供給： 4.5V〜35V

電圧-負荷： 4.5V～35V

動作温度: -40°C ~ 125°C (TA)

実装タイプ： 表面実装

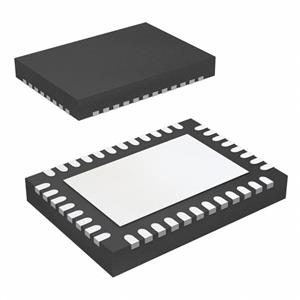

パッケージ/シェル：40ピンVFQFN露出ボトムパッド

サプライヤーデバイスパッケージ: 40-VQFN (7x5)

アプリケーション

ブラシレスDC（BLDC）モーター・モジュール

車載LIDAR

車載用小型ファンおよびポンプ

ヘッドライト・レベリング
