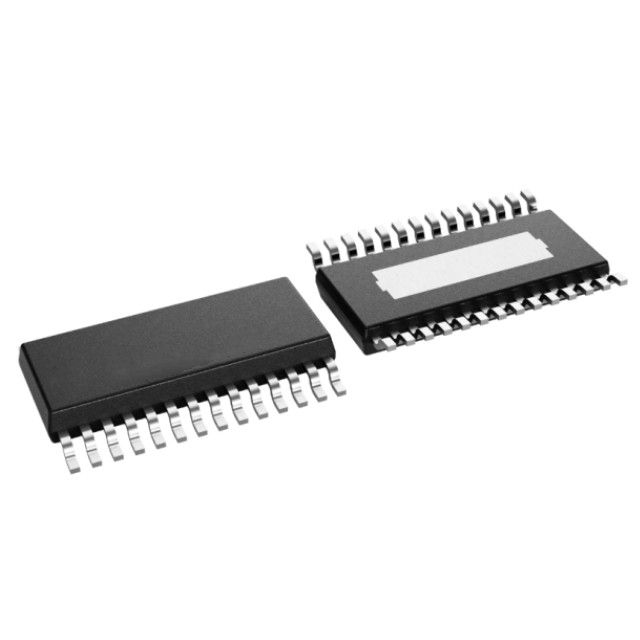

DRV8243PQDGQRQ1デバイスは、さまざまな車載アプリケーション向けの完全集積型Hブリッジ・ドライバです。 このデバイスは、1つのフル・ブリッジ・ドライバ、または2つの独立したハーフ・ブリッジ・ドライバとして構成できます。 BiCMOSハイパワープロセス・テクノロジー・ノードを使用して設計されたこのパワー・パッケージ・デバイスのモノリシック・システムは、コンパクトでレイアウトが容易なパッケージで優れたパワーハンドリングと熱性能を提供し、EMI制御、正確な電流検出、および高い堅牢性を実現する診断機能を備えています。 このファミリーは、同じピン機能とスケーラブルなRON（電流能力）を提供し、さまざまな負荷をサポートします。

特長

- 車載用AEC-Q100規格準拠

- 温度クラス1：-40℃～+125℃、TA

- 機能安全を提供

- 機能安全システムの設計を支援するドキュメント

- 4.5V～35V（絶対最大40V）の動作電圧範囲

- HVSSOPパッケージ：RON_LS + RON_HS：98mΩ

- 最大IOUT = 12A

- 自動デッドタイムアサート付き最大25KHzのPWM動作

- 設定可能なスルー・レートとスペクトラム拡散クロッキングにより低EMIを実現

- 電流センス内蔵（シャント抵抗不要）

- IPROPIピンの比例負荷電流出力

- 設定可能な電流レギュレーション

- 設定可能な故障応答（ラッチまたはリトライ）による保護と診断

- オープン負荷とショートを検出するためのオフ状態およびオン状態での負荷診断

- 電源電圧監視（VM）

- 過電流保護

- 過電流保護

- nFAULTピンのフォルト表示

- 3.3Vおよび5Vロジック入力をサポート

- 低スリープ電流：25℃で1μA（標準

- 3モデル：HW（H）、SPI（S）、SPI（P）

- 設定可能な制御モード

- PWMまたはPH/ENモードを使用するシングル・フルブリッジ

- 独立モードを使用する2つのハーフブリッジ

- デバイス・ファミリ比較表

アプリケーション

- 自動車用ブラシ付きDCモーター、ソレノイドバルブ

- ドアモジュール、ミラーモジュール、シートモジュール

- ボディ・コントロール・モジュール（BCM）

- 電子ギアシフター

- ガソリンエンジンシステム

- 車載充電器
