DRV8305NQPHPRQ1デバイスは、3相モータ・ドライブ・アプリケーション用のゲート・ドライバICで、それぞれハイサイドとローサイドのNチャネルMOSFETを1つずつ駆動できる3つの高精度ハーフ・ブリッジ・ドライバを備えています。 チャージ・ポンプ・ドライバは、コールド・スタート条件向けにデューティ・サイクル100%の低電圧動作をサポートしています。 このデバイスは、最大45Vの負荷ディップに耐えることができます。

DRV8305NQPHPRQ1は、可変ゲイン設定の3つの双方向シャント・アンプと、正確なローサイド電流測定のための調整可能なオフセット・リファレンスを備えています。

DRV8305NQPHPRQ1は、マイクロコントローラ（MCU）などのシステムの電力要件を満たすために、電圧レギュレータを内蔵しています。 このレギュレータは、LIN物理インターフェイスに直接接続して、低消費電力のシステム・スタンバイおよびスリープ・モードをサポートできます。

特長

- 車載アプリケーション向けAEC-Q100準拠

- 動作周囲温度範囲

- 温度クラス0（E）：-40℃～+150

- 温度クラス1（Q）：-40℃～+125

- 4.4V～45V 動作電圧範囲

- 1.25Aおよび1Aのピーク・ゲート駆動電流

- インテリジェント・ゲート・ドライブ・アーキテクチャ（IDRIVEおよびTDRIVE）

- プログラマブルなハイサイドおよびローサイドのスルー・レート制御

- 100%デューティ・サイクルをサポートするチャージ・ポンプ・ゲート・ドライバ

- 3つの内蔵シャント・アンプ

- 50mA内蔵LDO（3.3Vおよび5Vオプション）

- 最大200kHzの3PWMまたは6PWM入力制御

- シングルPWMモード整流可能

- シリアル・ペリフェラル・インターフェース（SPI）によるデバイス・セットアップと故障報告

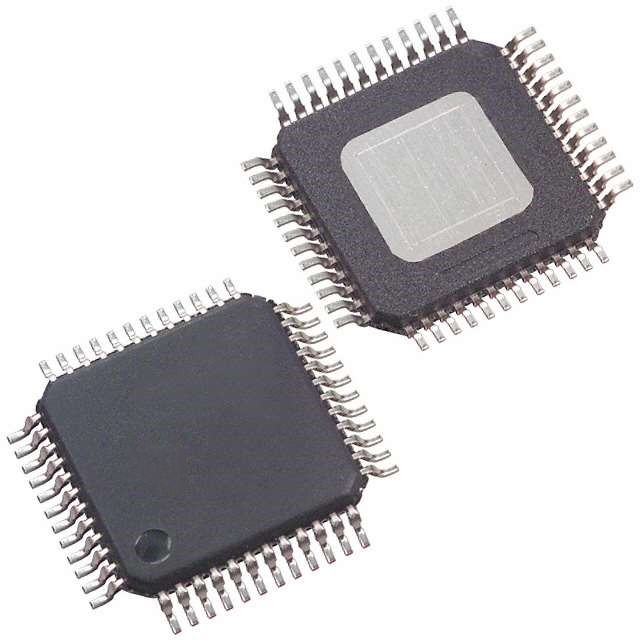

- 熱強化48ピンHTQFPパッケージ

- 保護機能：

- 故障診断とMCUウォッチドッグ

- プログラム可能なデッドタイム制御

- MOSFETブレークダウン保護

- MOSFET VDS過電流モニタ

- ゲートドライバ故障検出

- バッテリー逆流保護サポート

- リンプ・ホーム・モード対応

- 熱警告およびシャットダウン

アプリケーション

- 三相BLDCおよびPMSMモーター

- 自動車用燃料ポンプおよびウォーターポンプ

- 自動車用ファンおよびブロワー
