ADI社iCoupler技術に基づくADUM7703-8BRIZ16ビット分離式Σ-ΔADC

ソース:このサイト時間:2024-12-02ブラウズ数:

ADuM7703ADCは、アナログ入力、電流検出抵抗またはシャントとデジタル出力との間に高い分離を提供する集積低電圧差動（LDO）レギュレータを有する。

説明します:

adum7703−16位8 briz隔離式のシグマΔモジュ-ルコンバータ(xls)の転換が設計用模擬入力信号高速データ流である。ADuM7703 ADCは、統合低電圧差(LDO)調整器を備えており、アナログ入力、電流検出抵抗、または分流器とデジタル出力との間の高い分離性を提供します。出力信号はデジタルフィルタで処理され、Nビットワードを提供します。このADC装置は4.5V ~ 20V電源(VDD1)から供給され、±250mV(±320mVフルレンジ)の擬似差動入力信号に対応します。擬似差分入力は、電気的遮蔽が必要な高電圧アプリケーションでの並列電圧監視に適しています。

ADuM7703のアナログ入力は、高性能アナログ変調器で継続的にサンプリングされ、21MHzというデータレートの1ビットデジタル出力ストリームに変換されます。元の情報は、256デシベルと20MHzのマスタクロックで78.1kSPS時に86dBの信号対雑音比(SNR)を達成するために、適切なsinc3デジタルフィルタを使用して再構成することができます。シリアル入出力は5Vまたは3.3V電源(VDD2)で動作します。

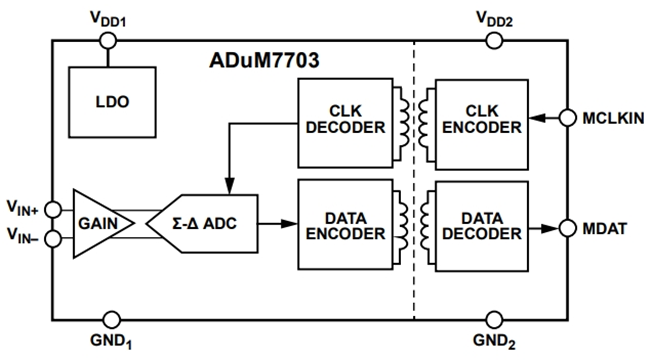

シリアルインタフェースはデジタルセパレーションを採用しています。高速相補性金属酸化物半導体(CMOS)技術と1枚のチップトランス技術の組み合わせは、オンチップ分離を可能にし、光カプラ装置などの代替装置よりも優れた性能特性を提供します。
