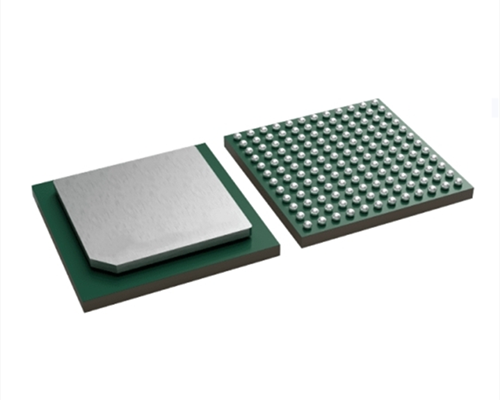

ADC12QJ1600ALREPは4チャンネル、12ビット、1.6GSPSアナログデジタル変換器(ADC)です。低消費電力、高サンプリングレート、12ビット解像度のデバイスで、さまざまなマルチチャネル通信システムに適しています。
ADC12QJ1600ALREPはJESD204Cインタフェースを備えた4チャネル1.6GSPS 12ビットアナログ−デジタル変換器(ADC)です。
応用です:
・電子戦(信号情報、電子情報です)
・衛星通信(SATCOM)です
・GPS/GNSS受信機です
・レーダーです
製品説明です:
ADC12QJ1600ALREPは4チャンネル、12ビット、1.6GSPSアナログデジタル変換器(ADC)です。低消費電力、高サンプリングレート、12ビット解像度のデバイスで、さまざまなマルチチャネル通信システムに適しています。
6GHzのフルパワー入力帯域(−3dB)は、LバンドとSバンドの直接無線周波数サンプリングもサポートします。
JESD204Cシリアル・インタフェースは,印刷回路基板(PCB)の配線量を減らすことでシステムを小型化しています。インタフェースモードは、2 ~ 8チャネル(デュアルチャネル、4チャネルデバイス)または1 ~ 4チャネル(シングルチャネルデバイス)と17.16Gbpsまでのシリアライザ/デキュラーボーダレートをサポートし、アプリケーションごとに最適な構成を可能にします。
特性です:
・高信頼性強化製品です:
制御ベースラインです
同じ組み立て場所とテスト場所です
同じ製造場所です
55℃から125℃の範囲です
製品ライフサイクルの延長です
—延長された製品変更のお知らせです
トレーサビリティーがあります
ADCコアです
解像度は12ビットです
最大サンプリングレートは1.6GSPSです
インターリーブドアーキテクチャではありません
——内部ジッタが高調波を減らします
・性能仕様(—1dBFS)です:
—SNR (100MHz): 57.4dBFSです
—ENOB (100MHz): 9.1ビットです
—SFDR (100MHz): 64dBcです
—ベースノイズ(—20dBFS):—147dBFSです
•フルレンジ入力電圧:800 mvpp-diffです
・フルパワー入力帯域幅:6GHzです。
•JESD204Cシリアルデータインターフェースです:
——合計で2 ~ 8箇のシリアライザ/デシリアルチャネルをサポートします。
最大ポーターレートは17.16Gbpsです
64B/66Bと8B/10Bのコードモードです
サブクラス1は確定的遅延をサポートします
JESD204Bと互換性があります
・オプションの内部サンプリングクロックの生成です
内部PLLとVCO (7.2 ~ 8.2GHz)です
・SYSREFウィンドウは同期を簡単にします
・4クロック出力でシステムクロックが簡単になります
—FPGAや隣接ADCの基準クロックです
—シリアライザ/デストラクタ送受信機の基準クロックです
・パルスシステムのタイムスタンプ入出力です
・消費電力(1GSPS): 1.9Wです。
・電源:1.1V/1.9Vです。
