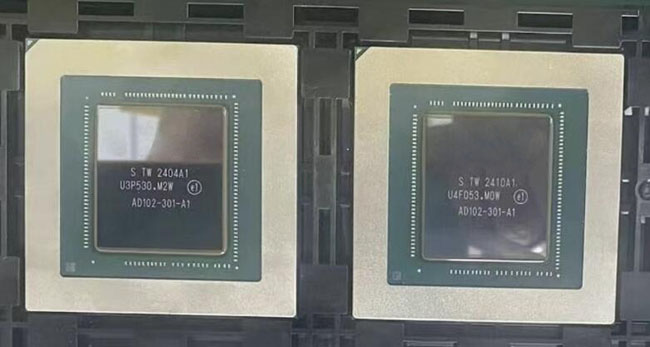

エヌビディアのAD102-301-A1は、エイダ・ラブレス・アーキテクチャに基づく高性能グラフィックス・プロセッシング・ユニット（GPU）で、TSMC社により5nmプロセスで製造されています。
製品の説明
エヌビディアのAD102-301-A1は、エイダ・ラブレス・アーキテクチャに基づく高性能グラフィックス・プロセッシング・ユニット（GPU）で、TSMC社により5nmプロセスで製造されています。
AD102-301-A1の詳細は以下の通りです：
アーキテクチャ：Turing、Ampereに続く次世代のGPUアーキテクチャである、NVIDIAの最新のAda Lovelaceアーキテクチャをベースとする。
プロセス技術：5nmプロセス技術を採用したこのGPUのダイサイズは609平方mm、トランジスタ数は76億3,000万個で、エヌビディアのこれまでのチップの中でも最大級のものです。
サポートされるグラフィックス機能：ハードウェア・レイトレーシング、可変レートシェーディング、その他の高度な技術を含むDirectX 12 Ultimate（機能レベル12_2）をサポートします。
レンダリング構成：GPUには、18,432個のシェーディング・ユニット、576個のテクスチャ・マッピング・ユニット（TMU）、192個のラスター・オペレーション・ユニット（ROP）が搭載されています。
テンソルコアとRTコア：ディープラーニングとAIアクセラレーション用の専用コアである576個のテンソルコアと、レイトレーシング性能を向上させる144個のレイトレーシング・コア（RTコア）を搭載。
メモリ・インターフェース：このGPUは384ビットGDDR6Xメモリ・インターフェースをサポートし、最大1.01TB/秒の帯域幅を提供します。
パフォーマンス: 従来のラスタライズゲームにおけるパフォーマンスは、前世代のAmpereアーキテクチャの最大2倍で、レイトレーシングのゲームでは最大4倍まで向上しています。
エネルギー効率：AD102-301-A1は、トランジスタ数と性能が大幅に向上したにもかかわらず、新しいアーキテクチャとプロセス技術により、優れたエネルギー効率比を実現しています。
プロフェッショナル用途: ゲーム用途だけでなく、AI、データ解析、科学計算など、プロフェッショナルなグラフィックスおよびコンピューティング用途にも対応します。
AD102-301-A1は、NVIDIAのAda Lovelaceアーキテクチャの一部として、GPU技術におけるNVIDIAの最新の進歩を象徴し、高性能ゲーム、プロフェッショナルグラフィックス、AIコンピューティングを強力にサポートします。
明佳達電子有限会社は、AD102-301-A1の大量供給を提供しています高性能と幅広いアプリケーションの集積回路（IC）モデルです。
基本情報
モデル番号： AD102-301-A1
メーカー： NVIDIA
タイプ：グラフィックス-プロセッシング-ユニット（GPU）
連絡先
コンタクトパーソン: Mr Chen
電話：+86 13410018555
電子メール：sales@hkmjd.com
ホームページ：www.hkmjd.com
