ADC31RF80は、高い信号対雑音比（SNR）のために設計され、広い入力週波数範囲にわたって-155dBFS/Hzの雑音スペクトル密度およびダイナミックレンジを提供する。
概観です:

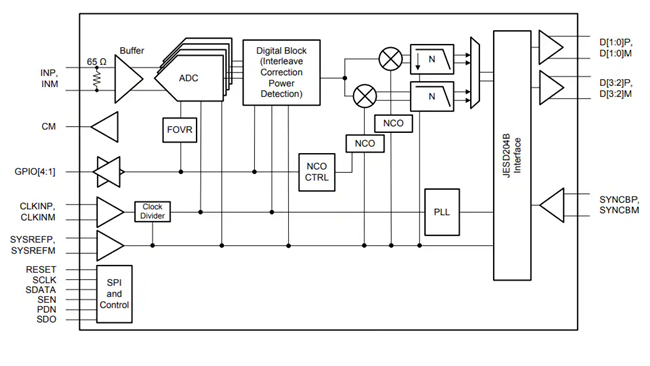

ADC31RF80IRMPは、4GHz以上の入力周波数を有する14ビット3GSPS無線周波数サンプリング広帯域受信機およびフィードバック集積回路です。ADC31RF80は、高信号対雑音比(SNR)用に設計されており、広い入力周波数範囲で-155dBFS/Hzのノイズスペクトル密度とダイナミックレンジを提供します。オンチップエンドを備えたバッファリングされたアナログ入力は、広い周波数レンジ全体にわたって統一された入力インピーダンスを提供し、サンプリングおよびバリパルスのエネルギーを最大限に低減します。この装置は、位相コヒーレンス周波数ホッピングのために各DDCに最大3つの独立した16ビット数値制御式発振器(NCO)を備えた2周波数帯域デジタルダウンコンバータ(DDC)を備えています。第1サブクラスに基づく確定的レイテンシを備えたJESD204Bシリアルインターフェイスをサポートし、最大12.5Gbpsのデータレートを使用し、4チャネルまでです。ADC31RF80の工業温度範囲は—40°Cから+85°Cです。
特徴です:
14ビット3GSPS ADCです
ノイズベース:-155dBFS/Hzです
無線周波数入力は4.0GHzまでサポートします。
スキミング:90fSです
スペクトル性能(fIN=900MHz、—2dBFS)です。
SNR: 61.4dBFSです
SFDR: 71dBc、HD2、HD3です。
SFDR: 76dBc最悪スプリアスです
スペクトル性能(fIN=1.85GHz、−2dBFS)です。
SNR: 58.5dBFSです
SFDR: 65dBc、HD2、HD3です。
SFDR: 75dBc最悪スプリアスです
オンチップ・デジタルダウンコンバータです
DDCは2つまであります
DDCごとに3つのNCOまで独立しています
過電圧保護用のオンチップ入力クランプです
AGC対応の警報ピンを含むプログラマブルオンチップ電力検出器
片の上で震えます
オンチップ入力端末です
入力フルレンジ:1.35VPPです
マルチチップ同期対応です
JESD204Bインターフェイスです
第1のサブクラスによる確定的遅延です
4チャンネル対応(12.5Gbps時)です。
総消費電力分散:3.2W (3.0GSPS時)です。
72ピンVQFNパッケージ(10mm×10mm)です。
応用です:
マルチキャリアGSMセルラーインフラストラクチャー基地局です
電気通信受信機
DPD観測受信機です
バックホール受信機です
無線中継装置と分散アンテナシステムです
