1-Channel（ADI）AD9690BCPZ-500 14ビット、500Msps JESD204Bアナログデジタルコンバータ

ソース:このサイト時間:2024-11-23ブラウズ数:

このデバイスはオンチップバッファとサンプルホールド回路を内蔵し、低消費電力、小型、使いやすさのために設計されています。AD9690は、2GHzまでの広帯域アナログ信号サンプリング用に設計されています。

AD9690BCPZ-500

14ビット、500Msps JESD204Bアナログデジタル変換器です。

主な利点です:

広いフルパワー帯域、2 GHzまでのIF信号サンプルをサポートします。

プログラム可能な入力端子を提供するバッファリング入力は、フィルタの設計と実装を簡単にします。

2つの統合式広帯域抽出フィルタと数値制御式発振器(NCO)モジュールは、マルチバンド受信機をサポートします。

フレキシブルなシリアルポートインターフェース(SPI)は、特定のシステム要件を満たすために、さまざまな製品特性と機能を制御します。

プログラム可能な高速ハイパーレンジ検出です

9 mm × 9 mm、64ピンLFCSPです。

説明します:

AD9690は14ビット、500 Msps/1 GSPSアナログデジタル変換器(ADC)です。チップ内バッファとサンプルホールド回路を内蔵し、低消費電力、小型化、使いやすさに特化しています。2 GHzまでの広帯域アナログ信号をサンプリングするために設計されています。AD9690は、広い入力帯域幅、高いサンプリングレート、優れた線形性、小さなパッケージの低消費電力に最適化されています。

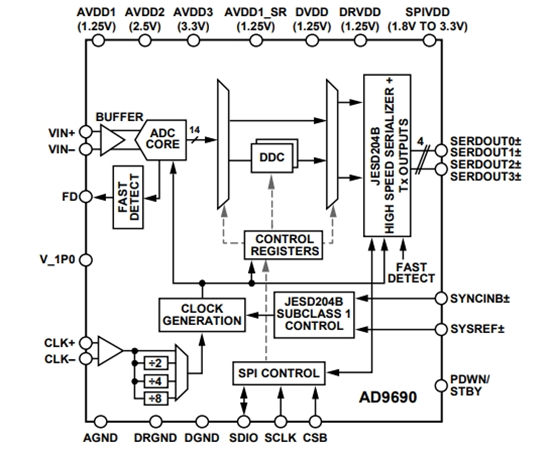

このADCコアは多段、差動パイプラインアーキテクチャを採用し、出力誤り訂正ロジックを統合しています。このADCは広帯域入力を備え、ユーザーが選択できる様々な入力範囲をサポートします。基準電圧源を集積することで設計を簡素化できます。
