ad9689bbpz-2000 14ビット2チャンネル2GSPSアナログデジタル変換器(ADC)をご紹介します。商品概要です。AD9689は、デュアルチャネル、14ビット、2.0 GSPS/2.6 GSPSアナログデジタル変換器(ADC)です。チップ内バッファとサンプルホールド回路を内蔵し、低消費電力、小型化…

ad9689bbpz-2000 14ビット2チャンネル2GSPSアナログデジタル変換器(ADC)をご紹介します。


商品概要です。

AD9689は、デュアルチャネル、14ビット、2.0 GSPS/2.6 GSPSアナログデジタル変換器(ADC)です。チップ内バッファとサンプルホールド回路を内蔵し、低消費電力、小型化、使いやすさに特化しています。通信アプリケーションに対応しており、5 GHzまでの広帯域アナログ信号の直接サンプリングが可能です。ADC入力の−3 dB帯域は9 GHzです。AD9689は、広い入力帯域幅、高いサンプリングレート、優れた線形性、小さなパッケージの低消費電力に最適化されています。

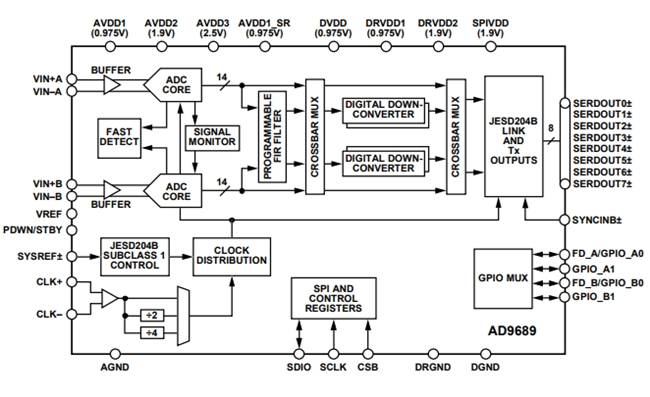

このデュアルチャネルADCコアは多段、差動パイプラインアーキテクチャを採用し、出力誤り訂正ロジックを統合しています。各ADCは広帯域入力を有し、ユーザーが選択できる様々な入力範囲をサポートします。基準電圧源を集積することで、設計上の考慮事項が簡単になります。アナログ入力もクロック信号も差動入力です。

AD9689は、DDCモジュール以外にも、通信受信機の自動利得制御(AGC)機能を簡素化する機能を備えています。プログラマブルしきい値検出器は、ADCのレジスタ0x0245内の高速検出制御ビットを利用して入力信号パワーを監視することができます。

ユーザは、受信論理デバイスのDDC構成および許容チャネルレートに応じて、JESD204Bサブクラス1の高速シリアル出力を、様々な単一チャネル、2チャネル、4チャネル、8チャネル構成に設定することができる。入力ピンSYSREF±とSYNCINB±はマルチデバイス同期に対応しています。

AD9689には柔軟なオフオプションがあり、必要に応じて消費電力を大幅に削減することができます。これらのすべての機能は、三線式シリアルポートインタフェース(SPI)でプログラム可能です。

製品が集まります:

9 GHzの広い入力−3 dB帯域幅は、約5 GHzの直接無線周波数(RF)信号サンプルをサポートします。

4つの統合型、広帯域抽出フィルタ、NCOモジュールはマルチバンド受信器をサポートします。

高速NCOスイッチはGPIOピンで働かします。

SPIはさまざまな製品特性や機能を制御し、特定のシステム要件を満たします。

高速のハイパーレンジ検出と信号の監視をプログラムできます

システム熱管理のためのチップ内温度ダイオードです。

12 mm × 12 mm、196ピンBGAパッケージです。

ピン、パッケージ、機能、メモリマップはAD9208 14ビット、3.0 GSPS、JESD204BデュアルチャネルADCに対応しています。
