MaximはMAX25240AFFD/VY2Vから36V、6A降圧-昇圧コンバータを新発売し、このチップは自動車応用に適している。1、説明しますMAX25240AFFD/VYは、業界有数のHブリッジスイッチを内蔵した6A自動車用降圧-昇圧コンバータです。入出力電圧比と働作周波数に応じて、6Aまでの連続…
MaximはMAX25240AFFD/VY2Vから36V、6A降圧-昇圧コンバータを新発売し、このチップは自動車応用に適している。
1、説明します
MAX25240AFFD/VYは、業界有数のHブリッジスイッチを内蔵した6A自動車用降圧-昇圧コンバータです。入出力電圧比と働作周波数に応じて、6Aまでの連続負荷電流をサポートします。また、2Vから36Vまでの幅広い入力電圧範囲に対応しています。
MAX25240はスイッチング周波数2.1MHz、400kHz、200kHzの3つのオプションを用意しています。2.1MHzの高スイッチング周波数では、必要な外部部品数が少なく、出力のスパイクが少なく、AM帯域の干渉がないことが保証されますが、400kHzや200kHzのスイッチング周波数は、効率化や電力消費の問題を軽減することができます。SYNC入力は3つの働作モードに対応しています。静的電流が極めて低いホッピングモード、強制固定周波数PWM働作、外部クロックとの同期です。また、EMI干渉を最小化するために、周波数拡散変調能力を提供します。
MAX25240は電源状態(POK)インジケータ、低電圧保護、過電圧保護、週単位の期間フロー、熱オフ機能を備えています。

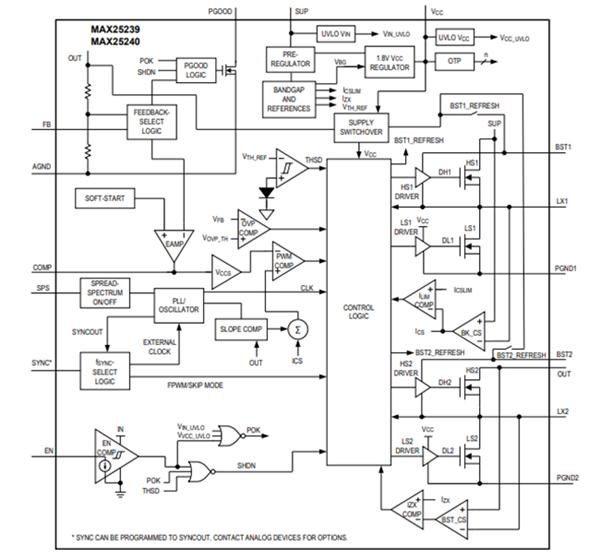

2、機能ブロック図です
3、特徴です
厳格な自動車品質と信頼性の要件を満たしています
入力動作電圧は2 ~ 36Vでコールドスタートに対応しています。
42Vまでの入力電圧にも耐えられます
ENピンは42Vまで対応しています
入力ストリーム制限値:8.2A/10A(通常)です。
固定および調整可能な出力電圧オプションです。
-40°Cから+125°Cレベル1の適用温度範囲です
aec-q100認証を取得した高い集積度と放熱強化パッケージでBOMコストと基板スペースの削減が可能です。
統合型FET Hブリッジアーキテクチャです
2.1MHz/400kHz/200kHzスイッチング周波数オプションです
PLL同期周波数です
放熱強化型22ピンFC2QFNパッケージを採用しています
低静的電流はOEMの厳しい電流要件を満たします。
スタンバイモードでの静的電流は95μAです
オフ電流:10μA(最大値)です。
スイッチング周波数ではEMIの排出量が減ります
SPSピンで拡散機能をon / offにする
保護機能はシステム信頼性を向上させます
低電圧電源保護と熱保護です
出力PGOODインジケータ、過圧および短絡保護を提供します。
4、応用です
ADAS ECUです
車体電子機器です
インフォテインメントシステムです
負荷点電源
スタートストップシステムです
