概観です:
LTC6373SDFMは、完全差動出力を備えた精密メーターアンプです。これらの出力は、優れたCMRR、失調電圧、利得誤差、利得ドリフト、利得非線形度を達成するために、緊密に整合された内部抵抗器ネットワークを含みます。ユーザーは、3ビットのパラレルインターフェース(A2 ~ A0)を使って、利用可能な7つのうちの1つにゲインを簡単に設定できます。8番目の状態は、デバイスをオフ状態にし、消費電流を220μAまで低減する。従来の電圧フィードバック増幅器とは異なり、LTC6373は、そのすべての利得設定においてほぼ同じ帯域幅を維持することができます。

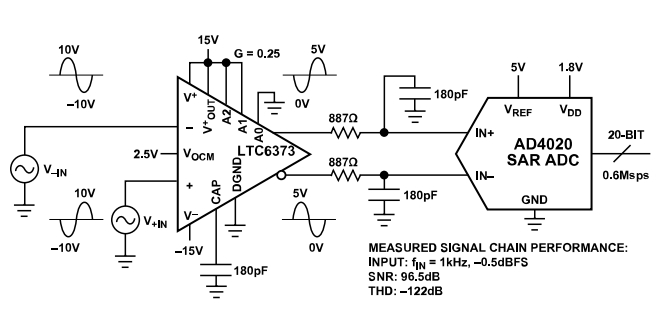

LTC6373メータ増幅器は完全差動出力で、高性能、差動入力ADCを駆働することができます。出力コモンモード電圧はVOCMピンで独立して調節できます。LTC6373は、高インピーダンス入力、直流精度、低ノイズ、低歪み、高速差動ADCドライブなどの特性を持っており、データ収集システムの最適化に非常に適しています。
特性です:
プログラム可能利得ピン:
G = 0.25, 0.5, 1, 2, 4, 8, 16 V / V +オフです
全差動出力です
利得誤差:0.015%(最大値)です。
利得誤差ドリフト:1ppm /°C(最大値)です。
CMRR: 103 dB(最小値),(G = 16)です。
入力バイアス電流:25 pA(最大値)です
入力失調電圧:92 μV(最大値),G = 16です。
入力失調電圧ドリフト1.7 μV /°C(最大値),G = 16です
帯域幅は4 MHz G = 16 dBです
入力ノイズ密度:8 nV /√Hz, G = 16です。
振り子率:12 V /μs, G = 16です
同調可能コモンモード出力電圧です
静的電源電流は4.4 mAです
電源電圧範囲:±4.5 V ~±18 Vです。
定格温度範囲は—40°C ~ 125°Cです。
スモール12ピン4mm × 4mm DFN (LFCSP)パッケージです。
応用です:
データ収集システムです
バイオ医療機器の計器類です
試験および測定装置です
差動ADCドライバです
シングルエンド差動変換
多重化アプリケーションです
