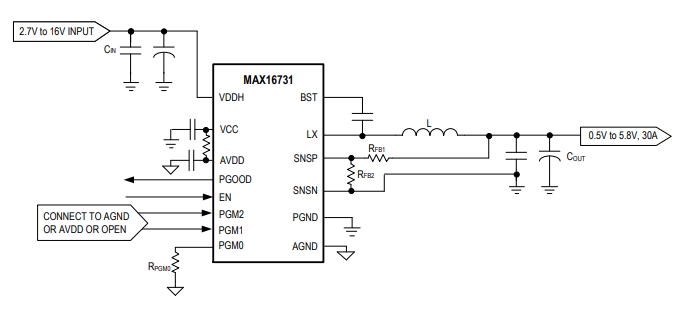

MAX16731AWXは30A、1.5MHz、2.7Vから16Vまでの降圧型スイッチングレギュレータです。このデバイスのスイッチング週波数は500kHz~1.5MHzの間で構成でき、サイズと性能の麺で設計を最適化することができる。
説明します:
MAX16731AWXは30A、1.5MHz、2.7Vから16Vまでの降圧型スイッチングレギュレータです。このデバイスのスイッチング週波数は500kHz~1.5MHzの間で構成でき、サイズと性能の麺で設計を最適化することができる。
MAX16731は、内部補償付きの固定周波数・電流モード制御を採用しています。このICは、高度な変調方式(AMS)とオプションの断続的電流モード(DCM)で動作し、パフォーマンスを向上させます。3つのプログラミングピン(PGM0、PGM1、PGM2)で操作設定や設定可能な機能を選択できます。
MAX16731は、ゲート駆動(VCC)と内部回路(AVDD)に電力を供給する1.8Vリニアチャージャー(LDO)出力を内蔵しています。このICは多くの保護機能を持っていて、正負過電流保護、出力過圧保護と過温度保護を含んで、設計の安定と信頼性を確保することができます。
特性です:
電力密度が高く部品数が少ないのです
コンパクト2.52mm × 4.89mm、45ピンWLPパッケージです
内部補償です
単一電源で動作し、バイアス生成用にLDOを統合します。
広い仕事範囲。
入力電圧範囲:2.7Vから16Vです。
出力電圧範囲:0.5Vから5.8Vです。
スイッチング周波数は500kHz ~ 1.5MHzです。
結温範囲:—40°Cから+125°Cまでです。
異なる構成を選択するための3つのピンです
最適化された性能と効率です
ピーク効率:91.2% (VDDH = 12V、VOUT = 1.2V、fSW = 500kHz)です。
AMSは負荷過渡状態を改善します
オプションのDCMは軽量負荷効率を向上します。
差動遠隔検出です
応用です:
通信装置です
メモリVDDQです
ネットワーク機器です
点調整器です
サーバーとストレージです
