AD4856BBCZは、ADIが開発した8チャネルデータサーチシステム(DAS)です。
その1説明します
AD4856BBCZ 8チャネルデータキャプチャーシステム(DAS)は、差動、幅共模範囲入力を提供し、シームレスなハイダイナミックレンジ(SHDR)技術を組み合わせます。このフルバッファ8チャンネル同期サンプリング20ビット250kSPS DASは、5Vの低電圧電源を採用し、柔軟な入力バッファ電源を備え、精密な低ドリフト内部基準と基準バッファを実現しています。これらの機能は、ネイティブアプリケーションの信号の振幅と一致するように、各チャネルのSoftSpanレンジを独立して構成することを容易にし、追加の外部信号調整を最小限に抑えます。
AD4856は、シームレス・ハイダイナミックレンジ(SHDR)技術を採用し、シングルコンバージョンダイナミックレンジをさらに最大化します。有効にすると、チャネルの入力信号経路利得はサンプリング毎に自動的に最適化され、線形性に影響を与えることなく各サンプリングのコンバータノイズを最小化します。
二、特徴です
完全な20ビットのデータ収集システムです
8つの内部バッファチャンネル同期サンプリングです
1チャネルあたり250kSPSスループットレートです
差動・幅共型囲入力です
典型的なリーク電流は±75pA(25°C)です。
フルレンジ入力ステップ安定時間:<300nsです。
統合ベンチマークとベンチマークバッファ(4.096V)です。
統合電源デカップリングコンデンサです
250kSPSでは1チャンネルあたり27mW,スループットに応じて変化します
外部信号のコンディショニングを最小限にします
シームレス・ハイダイナミックレンジ
サンプル毎、チャンネル毎の自動ゲイン範囲です
ppmレベルの積分非線形性(INL)を維持します。
チャンネルごとのSoftSpan入力範囲はバイポールまたはモノポールです
±40V、±25V、±20V、±12.5V、±10V、±6.25V、±5V、±2.5V
0Vから40V、25V、20V、12.5V、10V、6.25V、5V、2.5Vまでです。
トラックからトラックへの入力オーバードライブ制限です
高性能です
INL値:±160μV(±40Vの範囲)です。
典型的なNR単変換値:97.2dB(±40V)です。
典型的なDR単変換値:111.4dB(±40V範囲)です。
典型的なTHD値は-117dB(±40V)です。
一般的なCMRR値は120dBです
デジタル柔軟性
SPI CMOS (0.9V ~ 5.25V)およびLVDSシリアル入出力です。
オーバーサンプリングオプション24ビット平均機能を備えています
不協和音利得位相補正を選択します
7.00mm角、64ボンディングボールゲートアレイ(BGA)フルソリューション配置します。

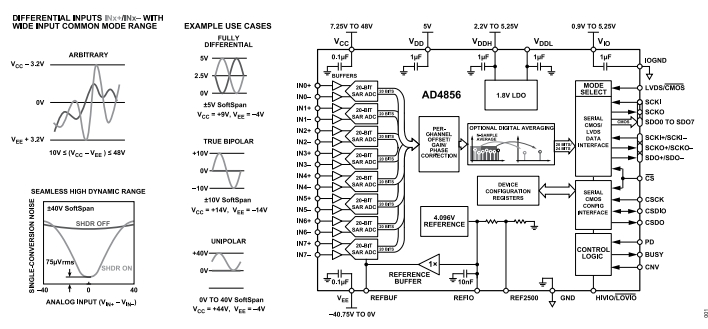

三、機能ブロック図です
四、応用です
自動試験装置です
アビオニクスと航空宇宙です
計器と制御システムです
半導体製造です
テストと測定です
