LTM4613IVは、フル、超低ノイズ、8AスイッチングモードDC/DC電源です。パッケージには、スイッチングコントローラ、パワーFET、インダクタ、およびすべてのサポート部品が内蔵されています。
商品説明:
LTM4613IVはフル、超低ノイズ、8AスイッチモードDC/DC電源です。パッケージには,スイッチング・コントローラ,パワーFET,インダクタ,すべてのサポート・エレメントを内蔵しています。LTM4613の動作入力電圧範囲は5V ~ 36Vで,出力電圧範囲は3.3V ~ 15Vまで対応しています(1つの外部抵抗器で設定)。大容量の入出力コンデンサを採用するだけで設計が可能です。
高いスイッチング周波数とアダプティブオン時間電流モードのアーキテクチャを採用することで,安定性を犠牲にすることなく電圧や負荷の変化に対する高速な過渡応答を実現しています。
入力フィルタとノイズ相殺回路を内蔵することで、電磁干渉(EMI)を低減することができます(図7参照)。また、このDC/DC μModule®スーパーチャージャーは、不要な周波数高調波を低減し、高負荷電流を供給するための多相動作を可能にする外部時計と同期させることができます。

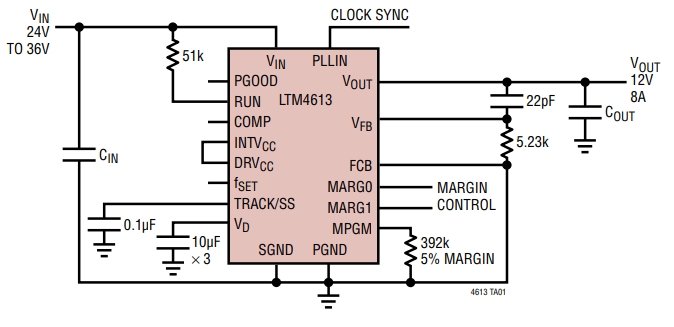

LTM4613IVの回路図です:
特性です:
完全低EMIスイッチドモード電源です
EN55022クラスB仕様に準拠しています。
広い入力電圧範囲:5Vから36Vです。
8A出力電流です
3.3Vから15Vの出力電圧範囲です
低入出力基準ノイズです
出力電圧追跡とマージン調整です
PLL周波数同期です
DC誤差の最大値は2%です
余裕調節機能を備えた電源が良好に追尾します
折り返し保護します
並列/均一流
超高速過渡応答です
電流モード制御です
プログラム可能なソフトウェアを起動します
過電圧保護出力です
—55°Cから125°Cの働作温度範囲(LTM4613MPV、LTM4613MPY)です。
15mm x 15mm x 4.32mm LGAと15mm x 15mm x 4.92mm BGAパッケージです
SnPb (BGA)規格またはRoHS (LGAおよびBGA)規格に準拠したコーティングです。
応用です:
電気通信とネットワーク機器です
産業・航空電子機器の分野です
RFシステムです
