Skyworks SKY55950-11: プレフィルタおよびポストフィルタ内蔵Sky5 低電流GNSS LNAフロントエンドモジュール
Skyworks SKY55950-11: プレフィルタおよびポストフィルタ内蔵Sky5® 低電流GNSS LNAフロントエンドモジュール
製品概要
SKY55950-11は、全地球航法衛星システム(GNSS)レシーバーアプリケーション用に設計された低雑音アンプ(LNA)、プリフィルタ、ポストフィルタを統合したフロントエンドモジュール(FEM)です。 このデバイスの特長は、低電流、優れた帯域外除去、低ノイズ特性です。 プリフィルターとポストフィルターは、帯域内挿入損失が低く、セルラー、PCS、WLAN帯域の除去に優れています。 出力整合素子はデバイス内部に内蔵されている。 外付けの入力整合インダクタは1つだけです。
SKY55950-11は1559～1606MHzの動作に最適化されており、GPS/GLONASS/Galileo/Compass/QZSS無線受信機アプリケーションに適しています。
SKY55950-11は、2.5×2.5×0.56（代表値）mmの表面実装技術（SMT）のマルチチップモジュール（MCM）パッケージのフォームファクタで提供され、高度に製造可能で低コストのソリューションを可能にします。
仕様
- 動作周波数： 1.559 GHz～1.606 GHz
- NF雑音指数： 1.9 dB
- 動作電源電圧： 1.5 V～3.6 V
- 実装スタイル： SMD/SMT
- パッケージ/ケース： MCM-10
- 利得： 16 dB
- P1dB-圧縮点： 8 dBm
特長
- 小信号利得：16 dB
- 帯域外P1dB +8 dBm
- 帯域外除去率 +90 dBc、1627～1629 MHz
- 低雑音指数 1.9 dB
- 低消費電流：1 mA @ 1.8 V
- 入出力インピーダンスは50Ωに内部整合
- 単一DC電源：1.5～3.6 V
- 必要な外部SMTデバイス数は最小
- 小型MCM（10ピン、2.5 x 2.5 x 0.56［標準］mm）パッケージ（MSL3、260 °C、JEDEC J-STD-020準拠）
アプリケーション
- ウェアラブル
- アクションカメラ
- ドローン
- パーソナル・ナビゲーション・デバイス
- GNSS無線受信機

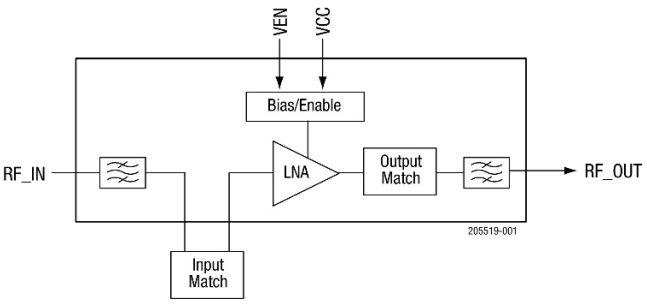

SKY55950-11ブロックダイアグラム
