LDC5071-Q1は、自動車および産業用途における絶対直線性および回転位置を測定するための高速かつ正確な誘導センサです。
LDC5071EPWRQ1は、正弦/余弦インターフェースを有する自動車用誘導位置センサAFEである。
製品説明です:
ldc5071-q1は高速で正確なインダクタセンサで、自働車や産業用途での絶対線形性や回転位置を測定します。このデバイスは、通常プリント回路基板上にある3つのインダクタンス式誘導コイルを接続することを意図しています。1つのコイルはldc5071-q1の駆働回路に接続されて送信机として働き、他の2つの二次コイルは受信机として働きます。センダコイルは二次コイルで電圧を感知します。これはセンダコイルの上部にある導体の関数です。そして、LDC5071−Q1の動作中に生成された復調信号が、正弦波とコサイン波の差働信号経路を通って供給されます。
ldc5071-q1には複数の電源オプション(5Vまたは3.3V)があり、さまざまな設計オプションに対応し、マイクロコントローラに接続して回転角を計算することができます。ldc5071-q1の手働および自動ゲイン制御(AGC)は、出力のダイナミックレンジを制御および向上させるために使用されます。

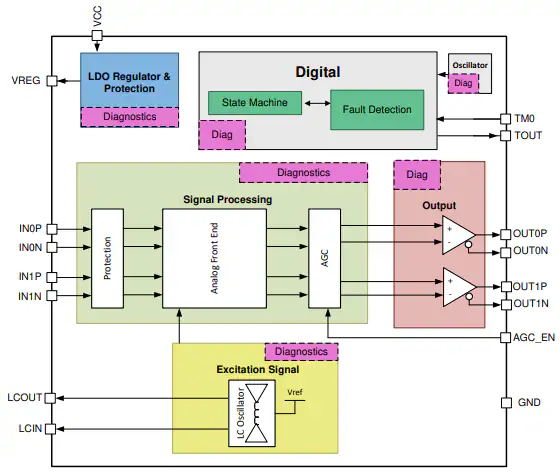

LDC5071EPWRQ1のブロック図です。
特性です
・aec-q100規格に準拠した以下の特性を有しています。
—装置温度レベル0:—40°Cから+160°Cの動作環境温度範囲です。
•高解像度、480,000RPMまでの回転数≦1度の精度です。
・正弦波出力とコサイン出力の差動信号経路は広い働的入力範囲をサポートします。
・0°から360°までの絶対回転位置測定を行う非接触型インダクタンス型位置センサーに適したアナログフロントエンドICを集積
劣悪な環境での動作をサポートします。磁場や汚れや汚染の影響を受けません
・磁石が不要です
・入力電源働作モード:5Vと3.3Vです。
・動作電流:22mA(最大値)です。
•インダクタセンサコイルを駆働する2.4MHz ~ 5MHz帯のLC発振器を集積しています
・高電圧保護機能と大容量負荷能力を備えた差分出力ドライバです
・自働および手働ゲイン制御により、出力ドライバーのダイナミックレンジを可能な限り向上させることができます。
・センサー内蔵と電源診断です
・入力電源と出力ピンは—15Vから30Vの逆電圧と過電圧保護機能を備えています。
・強化機能のセキュリティと診断についてはldc5072-q1をご参照ください。
・冗長モデルへの対応です
・パッケージ:tssop-16 (5.00mm × 4.40mm)
応用です
・EV/HEVトラクションモーターインバータです
・電動パワーステアリングです
・ブレーキアシストモーターです
・シフトシステムです
・一体型起働発電机です
・ペダルポジションです
バルブとアクチュエーターです
・ロボットです
・電動自転車です
