QorvoACT43750電源管理IC（PMIC）は高度に集積されたドレインスイッチと負ゲート電圧調整器PMICであり、超高速無線週波数GaNPAドレインスイッチを実現するために設計された。
ACT43750-101の説明です:
Qorvo ACT43750電源管理IC (PMIC)は、高速無線周波数GaN PAドレインスイッチを実現するために設計された高度統合ドレインスイッチと負ゲート調整器PMICです。自動ゲート電圧バイアス配列、自動キャリブレーション、動的バイアス再キャリブレーションにより、このモジュールはシステム製造を簡素化し、温度とデバイスの劣化による無線周波数性能への影響を低減します。
ACT43750 PMICは、フェーズドアレイの商用および防衛用レーダーのための3段小型電源ソリューションの一部として統合することができます。この3チップソリューションは、回路基板設計を変更することなく、異なるGaN電力増幅器(PA)のシステム性能を最大化するために、構成可能なGaNバイアスポイント自動較正を提供します。このチップセットは、フェーズドレイシステムのパルス貯蔵コンデンサを最適化し、容量を90%まで低減しました。革新的なアーキテクチャは、より小さいプレースド、より軽量、より低い全体的なランニングコストを実現します。

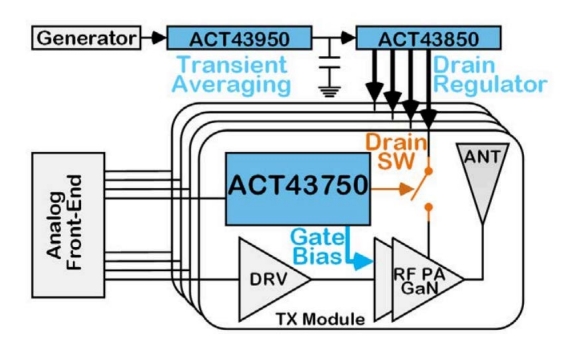

ACT43750-101のブロック図です。
特徴です:
状態機械論理
出荷後は随時、現場で自動校正を行います。
PCB上のRSNS、デジタル±31%、1%ステップをベースにしています
無線周波数GaN PAソート/保護です
ドレインスイッチ、事前調整直流電源のオンとオフです
ドレイン電源入力電圧範囲:10Vから55Vです。
典型的なTrace/TFALL: 30nsです
ゲートバイアス調整器です
出力電圧:-6V ~ -1.5V (732xµVSTEP)です。
出力は300mA, 500mAピークです
低ノイズ出力:<200μVRMSです。
ドレインスイッチと負ゲート調整器が高度に統合されたPMICです
超高速無線周波数GaN PAドレインスイッチを実現します
コンパクト3段電源ソリューションの一部として利用できます
温度と装置の老朽化による無線周波数の性能への影響を低減しながらシステムの製造を簡素化します
5.0mm2、40ピンQFNパッケージです
鉛フリー,ハロゲンフリー,RoHS指令準拠です
応用です:
GaN/GaAs PA電源です
軍用レーダーシステムです
民間用レーダーシステムです
衛星通信アップリンクです
