PAC52411QMは44 V BLDCモーターコントローラとドライブで、次世代の知能型省エネ電気器具、設備と装置の制御と電力供給のために最適化されています。Vds検出、nDrive/nBrake、プログレッシブ(CBC)、拡張サンプルホールド(S&H)、ウィンドウウォッチングタイマーなどの新機能を追加します。
50 MHz Arm cortex-m0 32ビットマイクロコントローラコアとQorvoのプロプライエタリで特許出願中のマルチモードパワーマネージャを統合したアプリケーションコントローラで、アナログフロントエンドと専用電源ドライバの構成が可能で、マイクロコントローラをベースとした最もコンパクトな電源と汎用アプリケーションシステムを構成しています。
32 kBまでの埋め込み式フラッシュメモリと8kBのSRAMメモリ、高速10ビット、1 MSPSアナログデジタル変換器(ADC)、デュアルチャネル自動サンプリングシーケンス生成器、5V/3.3V I/o、柔軟なクロックソース、タイマー、多機能12チャネルPWMエンジン、複数のシリアルインタフェースを備えたマイクロコントローラです。

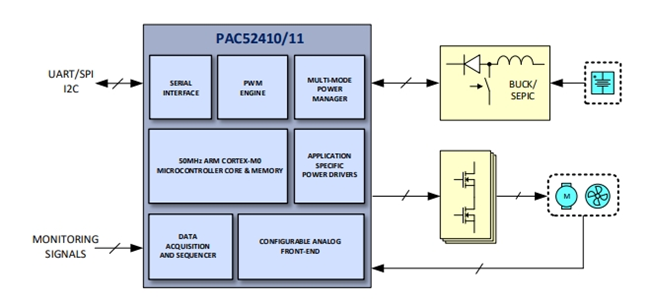

PAC52411QMのブロック図です。
特性です:
50 MHz Arm Cortex M0です
32 kBフラッシュメモリ8 kB SRAMです
44 V降圧/SEPIC DC/DCコントローラ,外部NCH FETを内蔵します。
5 V/200 mAの電源です
3つのハイエンド44 V 1.2 A(ソース)/1.8 A(シンク)ゲートドライバーです
ローエンド20 V 1.2 A(ソース)/1.8 A(シンク)ゲートドライブ3基です
高度なプログレッシブ保護です
1個の差動PGA (x1 ~ x48)です。
6個のシングルPGA (x1 ~ x48)です
プログラム可能なオーバーストリーム・オフです
プログラム可能比較器ヒステリシスとブランク
nDrive/nBrake外部ドライブ無効化です
VDSセンサーです
三相サンプリングホールドです
応用です:
産業用BLDCモーター制御(ポンプ、ファン、ロボット)です
電気園芸用の道具です
小型電気製品です
Eモビリティです
