TGA2576-2-FLの動作週波数範囲は2.5~6GHz、飽和出力電力は40W、電力付加効率は36%を超え、小信号利得は29dBである。
Qorvo TGA2576-2-FLは、Qorvoの成熟した0.25ミクロンGaNonSiC生産技術を採用して製造された広帯域パワーアンプです。TGA2576-2-FLの動作週波数範囲は2.5~6GHz、飽和出力電力は40W、電力付加効率は36%を超え、小信号利得は29dBである。
理想的な熱管理と処理を実現するため、tga2576-2-flはCuWベースのフランジ実装を採用し、連続波モードとパルスモードで動作します。
tga2576-2-flは50オーム抵抗と完全に一致し、両方のI/OポートにDCブロックキャパシタが組み込まれています。

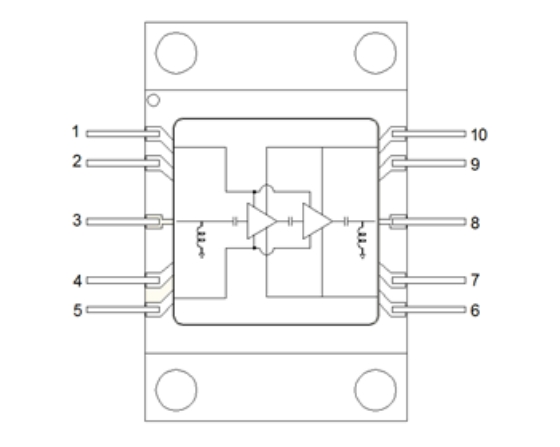

ブロック図です。
特性です:
周波数範囲は2.5 - 6 GHzです
Psat @ Pin = 26 dBm: 46.5 dB CWです
PAE @ Pin = 26 dBm: 36% CWです
スモールシグナル利得は29 dBです
バイアス:Vd = 30 V, Idq = 1550 mA, Vg = -2.5 V典型値です。
11.4 x 17.3 x 3.0 mmです。
応用です:
通信システムです
電子戦です
試験装置です
