MC56F80xデジタル信号コントローラ（DSC）は高性能100MHz56800EFDSPコアに基づき、高級電源変換とモータ製御応用に数学機能を提供できる。
MC56F80746VLFは、32ビットDSC、56800EFコア、64KBフラッシュ、100MHz、LQFP48です。
説明します:
MC56F80xデジタルシグナルコントローラ(DSC)は、高性能な100MHz 56800EF DSPコアをベースに、高度な電源変換やモータ制御アプリケーションに数学的な機能を提供します。これらのコントローラは、8チャンネルのeFlexPWMと312psの解像度、デュアル高速12ビットADC、1つの直交デコーダ、3つのアナログ比較器などの高度な高速・高精度周辺装置で構成されています。モジュール間ビームとEVTGは、外部ピンとモジュールI/O間の相互接続ネットワークを構築し、ハードウェア論理/トリガー操作機能を備え、優れた柔軟なシステム構成を実現しています。典型的な応用は電力配電システム、太陽光発電システム、高度な電机制御、電気電机、マイクロインバータ、太陽光電源最適化器、無線充電と高度な照明を含みます。

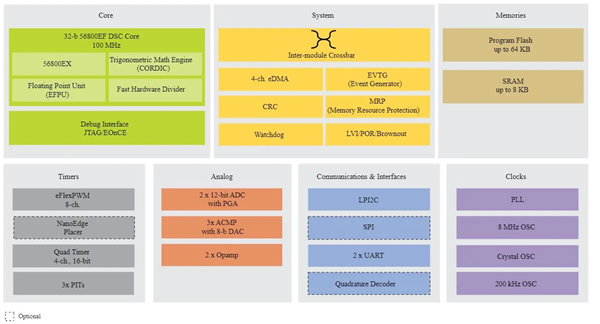

特性です:
プロセッサセットです
100 Mhz 56800EF DSPコアです
強化単精度浮動小数点数学ユニット(eFPU)です
コルディック(CORDIC)アルゴリズムです
JTAG/earyコミッションコントローラです
メモリです
64キロバイトのフラッシュメモリです
8kBのSRAMです
システム制御です
モジュール間クロス(周辺機器やGPIO間の接続を柔軟にサポートします)
イベント発生器(論理動作および/or/nor/xorモードをサポートします)
強化されたDMA(より小さいループ、より柔軟なデータ変換、より少ないCPU介入をサポートします)
メモリリソース保護
LVIとPORとドロップリセットです
CRCです
内部と外部の番犬です
タイマーです
8チャンネル312psの高解像度PWMです
4チャンネルタイマー1基で4チャンネル捕獲に対応します
1つの直交デコーダです
32ビットPITが3つあります
シミュレーションです。
2つの12ビットADC、それぞれx2/4 PGA、最大1.6MSpsのサンプリングレートです。
2つのオペアンプ,8MHz GBP, x16 PGAモードまで対応します
アナログ比較器を3つ,それぞれ8ビットDACで構成します。
通信です:
1つのLPI2CでフルPMBus対応です
1つのSPIインターフェイスです
2つのUARTです
支持します:
m 56f80000 -EVK -低電圧FRDM-LVドライブボードに接続可能です。
hvp-56f80748 evk-高圧hvp-m3phドライブボードに接続可能です。
モーター制御とデジタル電源のリファレンスデザインです
CodeWarrior IDEです
ソフトウェア開発キット(SDK)です。
GUI設定ツール(ピン、時計、周辺機器)です。
デバッグツールFreeMasterです
PEMicro MultilinkとCycloneに対応しています
認証します:
IEC60730クラスB認証です
aec-q100です
応用です:
産業です
三相交流誘導電機
エアコン(AC)です。
ブラシレス直流モータ(BLDC)制御です。
変換器と変圧器です
発電します
モーター・ドライブ
永久磁石同期モーター(PMSM)です
車です
暖房換気空調(HVAC)です
モバイル機器です
電源アダプタと充電器です
スマートホームです。
主要家電製品です
小型と中型の家電製品です
