紹介します
テキサス・インスツルメンツ(TI)のバルク音波(BAW)は、超低ジッタクロック回路を備えたパッケージに高精度BAW共振器を直接組み込むマイクロ共振器技術です。他のシリコンベースの製造プロセスと同様に、BAWはTI工場で設計、製造されます。

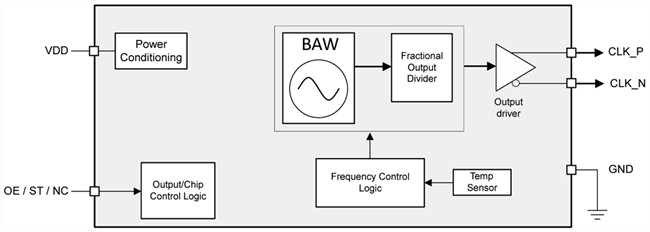

LMK6DA05184ADLERデバイスは51.84 MHzの超低ジッタ固定周波数発振器で、BAWを共振源として融合しています。このデバイスは、周波数、電圧、出力タイプ、機能ピンなど、特定の動作モードに基づいて出荷時にプログラムされます。LMK6xは、指定された範囲の任意の周波数を生成することができる高性能分数分割器を備え、すべての周波数要件に対応する1つのデバイスシリーズを提供します。
高性能クロック、機械的安定性、柔軟性、小型パッケージオプションにより、通信、データ、企業ネットワークおよび産業アプリケーションで使用される高速SERDES内の基準クロックとコアクロックに非常に適しています。
特性です
高性能の差動、シングルエンド出力発振器は、任意の固定周波数の範囲をサポートします:
LMK6D: 1 ~ 400MHz、LVDS出力です。
超低ブレです
LMK6D:周波数が156.25MHzの場合、RMSディザの典型値は100fs、最大値は125fsです(12kHzから20MHzまで)
±25ppmの周波数安定性です(10年の劣化などを考慮して)
DLEとDLFパッケージは業界汎用の超小型パッケージです
工業温度レベルの拡張をサポートします
LMK6D:—40°から85°です
LDOが組み込まれていて、しっかりした電源でノイズ耐性があります
500kHzの場合PSRRは−72dBcです
起動時間は< 5msです
周波数は51.84 MHzです
デバイスは1MHzから400MHzのいずれの周波数にも対応可能です。
応用です
・56G/112G PAM4クロックです
・100G/200G/400G/800G光ファイバー伝送網とコヒーレント光学素子です
・ネットワーク機器、スイッチ、ルータ、回線カード、SAN、データセンター、ベースバンドユニット(BBU)です
・PCIe第1世代から第6世代に準拠した基準クロックです
・産業応用です
・テストと測定です
・ASIC、FPGA、MCUの基準クロックです
・高性能水晶発振器の代替製品です
