MPM54524GCQはMPSのI2Cインターフェース付きの全集積、16V、5A、4ウェイ出力電源モジュールである。

ソース:このサイト時間:2024-08-07ブラウズ数:

詳細ですMPM54524GCQは,I2Cインタフェース付きの統合,5A, 4ウェイ出力の電源モジュールです。起動とオフの順序制御を内蔵して、同時にソフト調整スタート(SS)、補償機能と復数の保護しきい値を備えて、1つの完全な電源ソリューションを提供します。この電源モジュールは、…

詳細です

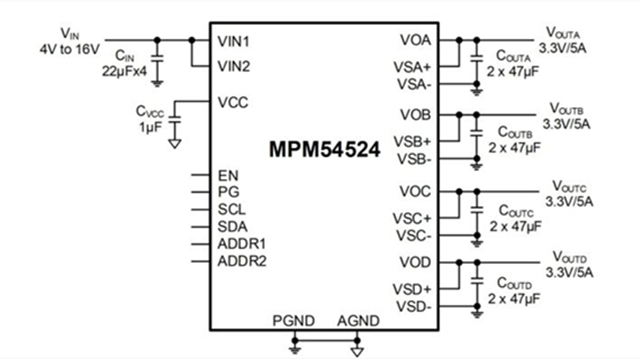

MPM54524GCQは,I2Cインタフェース付きの統合,5A, 4ウェイ出力の電源モジュールです。起動とオフの順序制御を内蔵して、同時にソフト調整スタート(SS)、補償機能と復数の保護しきい値を備えて、1つの完全な電源ソリューションを提供します。

この電源モジュールは、超高速の過渡応答を実現するために、一定オン時間(COT)制御を採用しています。出力電圧(VOUTx) (x = A、B、CまたはD)は、I2Cバスまたは複数のプログラマブル(MTP)メモリプリセットで調整できます。起動とオフの順序付けはMTPで構成したり、I2Cで制御することもできます。

MPM54524は、下垂電圧を生成するために調整可能なアクティブ電圧配置(AVP)を提供します。このようにして、4つのチャンネルを並列に運行することができて、受動電流バランスを実現します。また、降圧レギュレータA (buck A)と降圧レギュレータB (buck B)は、インターリーブモードで並列に働作することができます。包括的な保護機能には、低電圧ロック(UVLO)保護、過電流保護(OCP)、過電圧保護(OVP)、低電圧保護(UVP)、過温度オフ保護などがあります。

製品の特性です

4Vから16Vの幅の入力電圧(VINx)の範囲(x = 1または2)です。

適応一定オン時間(COT)制御は、超高速過渡応答を可能にします。

並列運転時は受動的または能動的電流バランスを採用します。

I2Cは、出力電圧(VOUTx)を設定することができます(ただし、x = A、B、CまたはD)。

スイッチング周波数(fSW)設定可能です:500kHzから1000kHz

差動VOUTxリモートサンプル(x = A、B、またはC)です。

I2CによってVOUTx、出力電流(IOUTx) (x = A、B、CまたはD)および接合温度(TJ)を正確に監視します。

電源オン正常(PG)指示です

I2Cスレーブ装置アドレスは構成可能です

I2Cによってパルス周波数変調(PFM) /パルス幅変調(PWM)モード、調整可能な周波数、および電流制限を選択することができます。

プレバイアス起動です
