STGAP2SICSNTR——SiC MOSFETs用電流分離4 Aシングルゲートドライバ
製品説明です:
STGAP2SICSNシングルゲートドライバは、ゲート駆動チャネル、低電圧制御、およびインターフェース回路間の電流分離を提供します。STGAP2SICSNは4Aの能力とトラックからトラックへの出力を備えており、電源変換用の産業用途やモータリドライバ用のインバータのような中電力および大電力用途に適しています。このゲートドライブは、2つの異なる構成から選択できます。
stgap2sicsn4aシングルチャネルゲートドライバは、2つの異なる構成から選択できます。第1の構成は、独立した出力ピンを提供し、専用ゲート抵抗を使用した独立したオンおよびオフ最適化を可能にします。第2の構成は、単一出力ピンとミラークランプ機能を有し、ハーフブリッジ・トポロジーにおける高速ターン時のゲートピナクルを防止することができます。両方のフォーマットは、より高い柔軟性と少ないマテリアルリストを外部部品に提供します。
STGAP2SICSNは、SiC MOSFETに最適化されたUVLOと熱オフを含む保護機能を統合し、信頼性の高いシステムを効率的に設計することができます。2つの入力ピンで制御信号の極性を選択することで、ハードウェアのインターロック保護を施すことができ、コントローラの故障時にクロス伝導を避けることができます。入力−出力伝搬遅延結果は75ns以内に含まれ、より高いPWM制御精度を提供します。待機モードを提供し、アイドル電力消費を低減することができます。
特性です
高さは1700Vもあります
駆働電流能力:4A引き電流/灌電流(25°C時)
dV/dt瞬変耐擾性:±100V/ns,全温度範囲です。
全体的な入出力伝搬遅延:75nsです
独立した引き電流と流し電流のオプションにより、ゲート駆働構成を簡素化できます。
4Aミラークランプ専用ピンオプション
UVLO機能です
ゲート駆動電圧は26Vです
3.3V、5V TTL/CMOS入力、バンドヒステリシスです
高温オフ保護です
スタンバイ機能です
4.8kVPK隔離です
ナローボディSO8です
応用です
家電製品、工場の自動化、産業用ドライバー、ファンなどに使われています
600V/1200Vインバータです
充電器です
誘導加熱です
溶接です
UPSです
電源装置です
直流変換器です
力率補正です

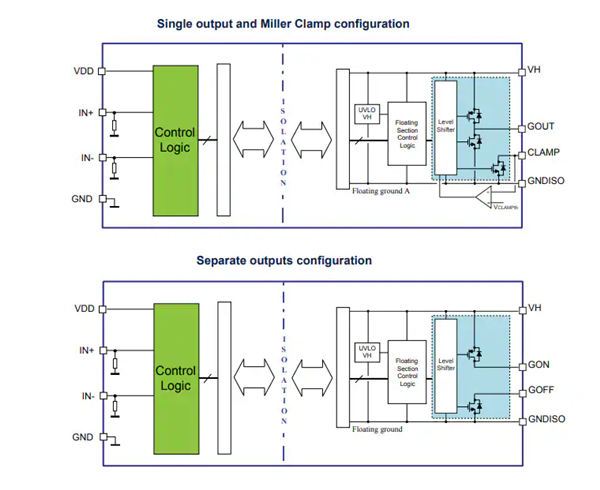

ブロック図です
