STNRG328SですDigital controller for STC/HSTC topologies
説明します:
STNRG328Sデジタルコントローラ(STC/HSTCオープンリング共振変換器用)は電源変換用に設計されています。通常の入力電圧40 ~ 60Vの範囲で電源変換を行い、出力電圧のプログラマブル変換比は2:1 ~ 10:1、固定デューティサイクル、140kHz ~ 300kHzのプログラマブル周波数を有します。
STNRG328Sデジタルコントローラは、500Wから2KWの出力をサポートし、広い負荷範囲で非常に高い効率を実現しています。
SMED(状態機械イベント駆動)は、全てのSTC/HSTC制御機能が正常であることを保証する重要な機能を実現します。SMEDは、デッドゾーン時間とスイッチング周波数を管理するZCD(ゼロ電流検出)機能を駆動し、外部要素の変化に関わらず完璧なLC共振と最高効率を実現します。STNRG328Sファームウェアは、SMEDをプログラムし、制御ポリシーを実行するように設計されています。
STNRG328SはSTPRDC02Aゲートドライブ(STCアプリケーション用に設計されています)とホットプラグ回路(通常は電子ヒューズ)を組み合わせることで、48Vバスへのホットプラグ入力時の破損を防ぐことができます。
特性です
STC/HSTCトポロジ用のデジタルコントローラです
2:1から10:1のワイドな変換比をサポートし、様々なVoutを提供します。
状態機械イベント駆動(SMED)は重要制御機能を実装します。
ホットプラグ・コントローラと組み合わせることで電流を制限できます
入力電圧ウィンドウを動作させます
変換比制御です
PWM周波数とデッドゾーン時間管理、ZCD機能を確保します
ソフトスタート制御です
ドライバー管理です
温度制御です
典型的なアプリケーション:サーバーの直流/直流の中間バスは生成して、入力電圧の範囲は40Vから60Vまで、出力電力の範囲は200Wから2kWまでです
周辺装置です
10ビットADCです
UARTインターフェイスです
I2Cマスタ装置高速/低速データレートです
GPIOです
メモリです
フラッシュメモリとEEPROMは同時読み書き機能(RWW)と誤り訂正符号(ECC)を備えています。
プログラムメモリ:32KBフラッシュメモリです;データ保存:55℃で1000回の書き換え期間後、55℃で20年間保存します。
データメモリ:1KB真のデータEEPROMです;データ保存:85℃で1000回の書き換え期間後、55℃で20年間保存します。
RAMは6キロバイトです
働作温度範囲:-40°Cから105°Cです。
VFQFPN32 5mm x 5mmパッケージです

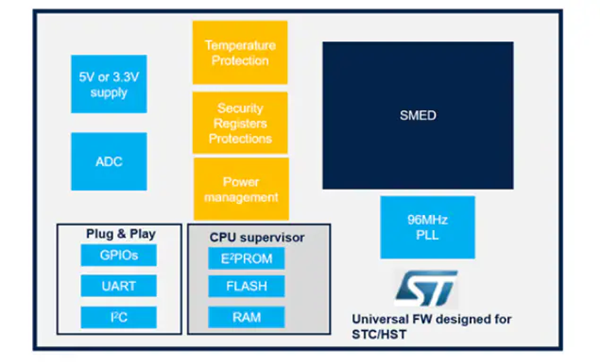

デバイスアーキテクチャです
