PWD5T60TRは、スペースに制約があるモータ駆動アプリケーション向けに設計されたQFN12x12パッケージを採用した三相高電圧ドライバです。以下はその主要なパラメータです
モータータイプ-ステップ:多相です
モータータイプ- AC、DC:ブラシレスDC (BLDC)です。
機能:ドライブ-統合、制御、パワーレベルです
出力仕様:ハーフブリッジ(3)です。
インターフェース:ロジックです
技術:パワーMOSFETです
ステップ解像度:-です
応用:汎用です
電流出力は3.5Aです
電圧-給電:9V ~ 20Vです。
電圧-負荷:10V ~ 400Vです。
動作温度:-40℃~ 125℃(TJ)です。
装着タイプ:表面装着タイプです。
パッケージ/ハウジング:36-VFQFPN (12x12)です。
記述します

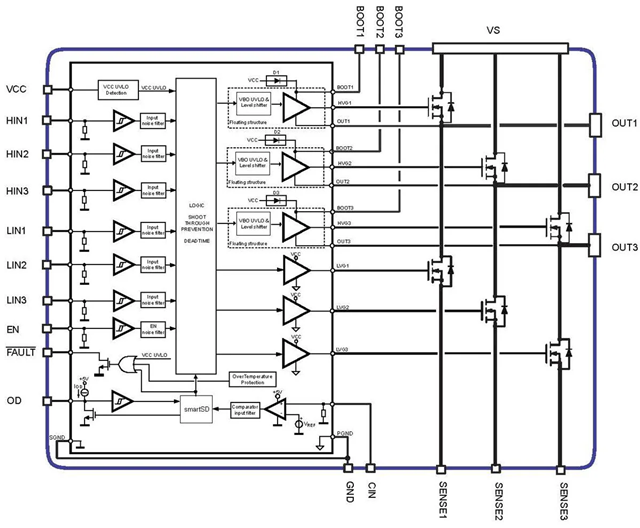

PWD5T60TRはゲートドライブと6つのNチャネルパワーMOSFETを統合した3相高密度パワードライブです。PWD5T60TRは、ファン、ポンプ、小型家電などのモータ駆働アプリケーションのための優れたソリューションです。
1.38オメガの集積パワーmosfetを持つrds遮断(on)と500 vに対応。負荷を効率的に駆動し、パッケージサイズを大幅に小さくすることができるよう高度に統合された設計により、PWD5T60TRは空間的に制約のあるアプリケーションで品質の高いソリューションとなります。
PWD5T60TRは専用の入力ピン(各出力に対応)とオフのピンを備えています。論理入力はCMOS/TTL対応(3.3 Vまで可)なので、制御デバイスとの接続も容易です。ロー側とハイ側の間のタイムラプスのマッチングは、サイクリックディストーションを保証し、高週波働作をサポートします。
PWD5T60TRの特徴はロバスト性です。インターロック機能とデッドゾーン機能は交差オンを防止し、高度なスマートシャットダウン機能を備えた比較器は高速で効果的な過負荷と過電流保護を保証します。
低圧側と高圧側の専用UVLO保護機能は、電源スイッチが非効率な状態や危険な状態で作動することを防ぎ、最適な故障安全運転を実現します。
ゼロ電圧降下集積ブートストラップダイオードおよびすべての組み込み機能はPCBのレイアウト設計をよりコンパクトで簡単にし、同時に全体BOMとアプリケーションコストを下げました。PWD5T60TRデバイスは、12 × 12 × 0.95 mmのコンパクトVFQFPNパッケージを採用しています。
キー特性です
出力ドライブゲート集積したドライブと高圧パワーmosfet、rds (on) = 1.38オメガ
BVDSS = 500Vです
広い入力電圧範囲:9Vから20Vです。
一体型ゼロ電圧降下ブートストラップダイオードです
高速過電流保護のための比較器スマートオフ機能を備えています
過温度保護です
3.3V、5V TTL/CMOS入力、バンドヒステリシスです
すべてのチャネルには、適切な伝搬遅延があります。
低側と高側のUVLO機能です
連動・デッドゾーン時間機能です
専用使用ピンです
超コンパクトでシンプルなレイアウトです
応用分野です
3-phaseインバータです
ファンとポンプです
家庭用・産業用電気製品です
冷蔵庫コンプレッサー
