LT1999HS8-20デバイスは(ADI)が発売した高電圧、双方向電流検出アンプで、広いコモンモード電圧範囲のために設計されています。このアンプには次のような特徴があります。
バッファ出力は3種類のゲインオプションを備えています:10V/V、20V/V、50V/V
ゲイン精度:0.5%(最大値)です。
入力コモンモード電圧範囲:—5Vから80Vです。
AC CMRR > 80dB (100kHz)です。
入力電圧:1.5mV(最大値)です。
3dB帯域幅は2MHzです
共型周囲全体でスムーズな連続動作を実現します。
4kV HBM許容差と1kV CDM許容差です
低消費電力オフ:<10µAです。
働作温度範囲:-55°Cから150°Cです。
8ピンSO(ナローボディ)パッケージです
aec-q100は自動車アプリケーション認証を取得しました
説明します
LT1999HS8-20は高速で正確な電流検出アンプで、双方向の電流を監視するために設計されています。lt1999 ht8-20は、10V/V、20V/V、50V/Vの3つのオプションを用意しています。
LT1999HS8−20は、外部抵抗性分岐器で電流を検出し、出力電圧を発生し、検出電流の数値と方向を示します。出力電圧は電源電圧と接地の間にある中間電圧を基準電位としたり、1つの外部電圧で基準レベルを設定してもよいです。LT1999HS8−20はまた、2MHzの帯域幅と−5Vから80Vのコモン・モード入力範囲を有しており、Hブリッジのモータ制御装置の電流、スイッチング電源、ソイド電流、およびバッテリの充電電流(フル充電からフル充電まで)を監視するのに適しています。

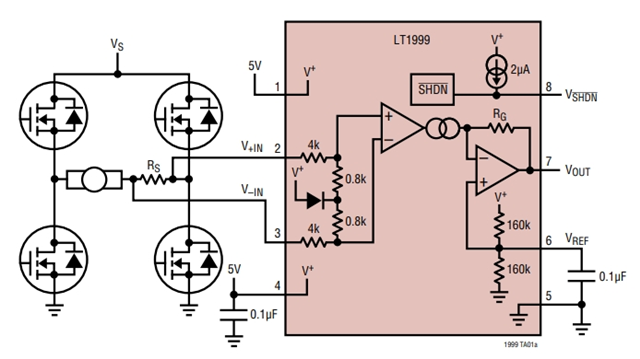

典型的な応用です。
lt1999ht8-20アンプは以下のような用途で広く使われています。
ハイエンドまたはローエンドの電流検出です
Hブリッジモーター制御
ソレノイド電流検出器です
高電圧データ収集装置です
PWM制御ループです
ヒューズ/ MOSFET監視です
基本パラメータです
製品:LT1999HS8-20です
アンプタイプ:電流検出です
回路数:1です
出力タイプ:-です。
振り子率:3V/µsです
-3db帯域幅は2 MHzです
電流-入力バイアス:137.5µAです
電圧-入力補償:500µVです
電流-給電は5.8mAです
電圧スパン(最小値):4.5 Vです。
電圧スパン(最大値):5.5 Vです。
働作温度:-40℃~ 125℃です。
装着タイプ:表面装着タイプです。
パッケージ/ハウジング:8-SOICです。
あなたのLT1999HS8-20電流検出増幅器の排他的なオファーを取得する必要がある場合は、(www.hkmjd.com)を通じてお問い合わせを歓迎します。
