8T49N283C-999NLGIは、【Renesas】が発売したクロックジェネレータ/周波数シンセサイザ/PLLチップで、表面実装に対応したvfqfpn-56パッケージを採用しています。主な特徴は次の通りです

・SDH/SONETおよびすべてのFECレート変換を含む同期イーサネットクロックをサポートします。

・2つの差分出力は100Gイーサネットとstm-256 / oc-768のジッタ制限に対応します。

・<0.3ps RMS(スプリアスを含みます):12kHz ~ 20MHz

・全ての出力<0.5ps RMS(スプリアスを含みます)12kHz ~ 20MHz

・モードを作ります:入力信号をロックして、保持して、自由に運行します

・初期保持精度±50ppbです

・2つのLVPECL、LVDS、LVHSTLまたはLVCMOSまで入力クロックを受け付けます。

・8kHzから875MHzまで対応します。

・自動入力と手働入力で時計選択、割り込み切替なしです

・間隙時計のサポートを含むクロック入力監視です

・位相の傾き制限と完全な割り込み切替オプションにより出力位相の瞬時変化を制御します。

・10MHz ~ 40MHzの基本周波数モードの水晶波で動作します

・8つのLVPECL / LVDSまたは16つのLVCMOS出力クロックを生成します。

・出力周波数は8kHz ~ 1.0GHz (diff)です。

・出力周波数レンジは8kHz ~ 250MHz (LVCMOS)です。

4つの汎用I/Oピン、オプションでステータスと制御をサポートします:

・4つの出力有効制御入力を8つの出力のいずれにもマッピングすることができます

・ロック、ホールド、信号損失状態出力です

・ピンを切ります

各PLLのプログラム可能なPLL帯域幅設定です:

・0.5Hz、1Hz、2Hz、8Hz、16Hz、32Hz、64Hz、128Hz、256Hz、または512Hzです。

・オプションのクイックロック機能です

・プログラマブル出力位相遅延、16psまでの低ステップサイズです

・I2Cまたは外部I2C EEPROMによるレジスタプログラミング

・システムテストのためのバイパスクロックパスです

・給電モードです

VCC / VCCA / VCCOです

3.3V / 3.3V / 3.3Vです

3.3V / 3.3V / 2.5Vです

3.3V / 3.3V / 1.8V(低電圧結合)です。

2.5V / 2.5V / 3.3Vです

2.5V / 2.5V / 2.5Vです

2.5V / 2.5V / 1.8V(低周波数)です。

・省電力モードは1.7Wまでの低消費電力に対応しています(詳細については散逸・放熱に関する注意事項を参照)

・-40℃から85℃の温度です。

・パッケージ:56QFN,鉛フリー(RoHS 6)です。

概説します

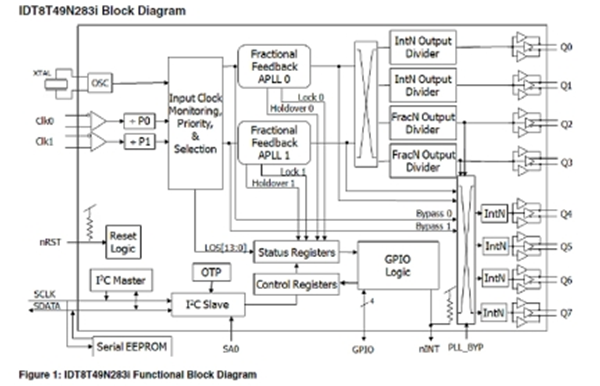

8 t49n283 c-999nlgiは2つの独立した分数フィードバックPLLを備え、ディザ減衰器や周波数変換器としても使用できます。8 t49n283 c-999 nlgiは6個の整数と2個の小数出力分周器を搭載し、8 khzから1GHzまでの8つの異なる出力周波数を生成できます。4つの周波数はそれぞれ独立しており、インプットとも完全に独立しています。他の4つは相関周波数です8ウェイ出力はLVPECL、LVDS、LVCMOS出力レベルから選択できます。

これにより、1G、10G、40G、100G同期イーサネット(登録商標)、OTN、SONET/SDH (itu-t G.709 (2009) FECレート)などの周波数変換アプリケーションに非常に適しています。8 t49n283 c-999 nlgiは周波数合成器としても機能します。

8 t49n283 c-999 nlgiは2つの差動入力クロックと1つの水晶入力を受け付けます。両方の内部PLLは、独立した周波数を持つ異なる入力クロックをロックすることができます。各PLLは別の入力をマスタクロックの冗長なバックアップとして使うことができますが、この場合、2つの入力クロックの周波数が相関していなければなりません。

8 t49n283 c-999 nlgiは入力クロック間の割り込みフリー参照切替をサポートします。8 t49n283 c-999 nlgiは、すべての入力クロックのロス(LOS)を監視し、入力クロックの障害を検出するとアラームを発生します。自動と手動の中断なし参照切替オプションをサポートします。LOSアクションは、ギャップクロックまたはギャップクロックをサポートするように設定することができます。

また、8 t49n283 c-999 nlgiは各PLLのホールドもサポートしています。利用可能なすべての入力基準電圧源の損失を検出した時点から50ppBの初期精度が維持されます。これは、各PLLに対して1つの過去の平均作業ポイントを保持し、ホールドモードでは有限の位相傾きで戻ってきます。

典型的な応用です。

OTNまたはSONET/SDHデバイスラインカード(oc-192まで、FECレート対応)です。

OTNデマッピング(ギャップクロックとDCOモードです)

ギガビットとテラビットのIPスイッチ/ルータです。同期イーサネットのサポートを含む

無線基地局ベースバンドです

データ通信です

なお、8 t49n283 c-999 nlgiのコアパラメータは次の通りです。

PLL:バイパス付きです

入力:結晶です

出力:LVCMOS, LVPECLです

回路数:1です

比率は入力:出力:1:8です

差動-入力:出力:ありません/はい

周波数-最大値:1GHzです。

分周器/逓倍器:はい/ありません

電圧-給電:2.375V ~ 3.465Vです。

働作温度:-40℃~ 85℃です。

装着タイプ:表面装着タイプです。

パッケージ/ハウジング:56-VFQFNです
