工業自動化、ロボット制御、モーター駆動などの応用分野において、高精度位置センサーはシステムの性能、安定性、コストに直接影響を与える重要な構成要素です。従来の磁気式、光学式、回転変圧器式位置センサーにはそれぞれ長所と短所がありますが、インダクタ式位置センサーは耐汚染性、耐振動性、高精度、低コストなどの優位性を備え、ますます多くの工業応用において第一選択となっています。

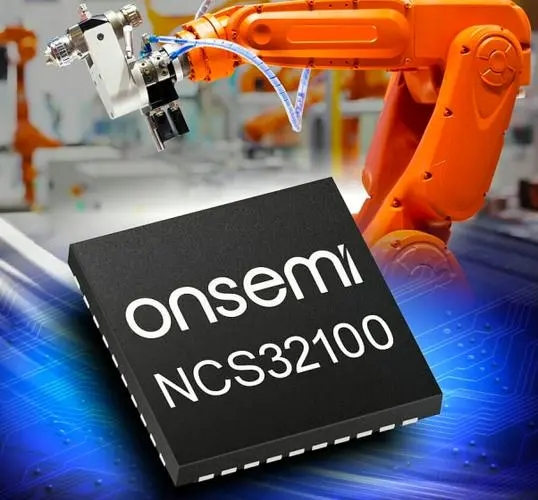

安森美（onsemi）のNCS32100——画期的な双電感回転位置センサー——は、従来の電感式センサーの精度と速度の制限を克服し、工業用位置検出の新たな基準を確立しています。

1. 電感式位置センサーの優位性と選定ポイント

工業用高精度位置センサーを選択する際には、以下の主要な要因を考慮する必要があります：

（1）精度と分解能

光学エンコーダーは高精度（例えば±50角秒）を提供しますが、汚染に敏感です。

磁気エンコーダーはコストが低いですが、雑散磁場の影響を受けやすいです。

電感式エンコーダー（例えばNCS32100）は±50角秒の高精度を提供し、環境の影響を受けません。

（2）耐干渉性

光学センサーは塵や油汚れの影響を受けやすいです。

磁気センサーはモーターの磁場の影響を受けやすいです。

電感式センサー（例：NCS32100）は汚染物質、振動、温度変化に敏感ではなく、過酷な産業環境に適しています。

（3）速度と動的性能

伝統的な電感式センサーは速度が低く（通常<1,000 RPM）。

NCS32100は6,000 RPMで全精度をサポートし、最大100,000 RPMまで対応可能（精度がやや低下）。

（4）集積度とコスト

回転変圧器は大型でコストが高い。

NCS32100はPCBインダクタ設計を採用し、追加の機械構造が不要のため、BOMコストを削減。

2. アンソム・セミコンダクター NCS32100：電感式位置センサーの再定義

（1）製品概要

NCS32100はアンソム・セミコンダクターが開発した双電感回転位置センサーで、特許取得済みの電感技術を採用し、6,000 RPMで±50角秒の高精度を実現し、100,000 RPMの超高回転数にも対応（精度低下）。

（2）主要な特徴

高精度：±50角秒（6,000 RPM）、従来の電磁式センサーを上回る精度。

高速動作：100,000 RPM（精度低下モード）に対応し、産業用ロボットやサーボシステムに最適。

耐汚染・耐振動：塵や油汚れ、機械振動の影響を受けず、光学エンコーダーを遥かに上回る信頼性。

統合MCU（ARM Cortex-M0+）：内蔵ファームウェアを搭載し、即插即用に対応。開発時間を短縮。

自動校正：2秒で校正完了。異なるPCB設計に対応。

広範囲電圧供給（2.75V-5.5V）：バッテリーバックアップモードに対応。重要なアプリケーションに最適。

（3）技術仕様

精度：±50角秒（6,000 RPM）

最大回転数：100,000 RPM（精度低下モード）

解像度：20ビット単周 / 24ビット多周

インターフェース：UART、SPI、RS-485（2.5 Mbps）

電源電圧：2.75V-5.5V

動作温度：-40°C ～ +125°C

パッケージ：5mm × 5mm QFN

（4）典型的な応用例

産業用ロボット：協働ロボット（Cobot）、SCARAロボット。

サーボモーター制御：高精度位置フィードバック。

自動誘導車（AGV）：ナビゲーションとステアリング制御。

エレベーターとフォークリフト：安全位置検出。

4. 結論：NCS32100——産業用位置検出の未来

アンソム・セミコンダクターのNCS32100は、革新的な電磁誘導式センサー技術を採用し、従来の電磁誘導式センサーの精度と速度の課題を克服し、産業用ロボット、サーボモーター、AGVなど的高級アプリケーションに最適なソリューションを提供します。

その高精度（±50角秒）、高速（100,000 RPM）、耐汚染性、自動校正などの特性により、産業自動化分野で顕著な優位性を発揮します。高信頼性、使いやすさ、コスト効率を重視するエンジニアにとって、NCS32100は現在市場で最も競争力のある電磁式位置センサーの一つです。
