ADIアナログデジタル変換器：AD9650 BCPZ-10516ビット、105 MSPS、1.8 VデュアルチャネルADC

ソース:このサイト時間:2025-06-12ブラウズ数:

ad9650bcpz-105デバイスは2チャンネル、16ビット、105 MSPSアナログ−デジタル変換器(ADC)です。デジタル高週波、広ダイナミックレンジ信号のために設計されており、300 MHzまでの入力周波数をサポートします。製品の優位性ですチップ内外乱オプションは、低電力アナログ…

ad9650bcpz-105デバイスは2チャンネル、16ビット、105 MSPSアナログ−デジタル変換器(ADC)です。デジタル高週波、広ダイナミックレンジ信号のために設計されており、300 MHzまでの入力周波数をサポートします。


製品の優位性です

チップ内外乱オプションは、低電力アナログ入力信号のスプリアスフリー・ダイナミックレンジ(SFDR)性能を改善します。

プロプライエタリな差動入力は、最高300 MHzの入力周波数でも優れた信号対雑音比(SNR)性能を維持します。

給電は1.8 V単電源、デジタル出力ドライバは独立電源で、1.8 V CMOSまたはLVDS出力に対応しています。

標準的なシリアルポートインターフェース(SPI)は、データフォーマット(オフセットバイナリ、バイナリ補数またはゴーレイコード)、クロックDCS対応、省電力モード、テストモードなどの製品特性と機能をサポートします。

ピンはAD9268、AD9251、AD9231、AD9204などの他の2チャンネルシリーズに対応しています。これにより、解像度や帯域幅の違いを簡単にアップグレードできます。

ad9650bpz-105の主な特徴です

1.8 Vアナログ電源です

1.8 V CMOSまたはLVDS出力で給電します。

信号対雑音比(SNR): 82 dBFS (30 MHz入力、105 MSPSデータレート)

SFDR: 90 dBc (30 MHz入力、105 MSPSデータレート)です。

低消費電力:1チャンネルあたり328 mW (105 MSPS)です。

1 ~ 8整数入力クロック分周器です。

記述します

ad9650bcpz-105は、高週波、広ダイナミックレンジ信号をデジタル化するために設計されたデュアルチャネル、16ビット、105 MSPSアナログデジタル変換器(ADC)です。入力周波数は300 MHzまでです。

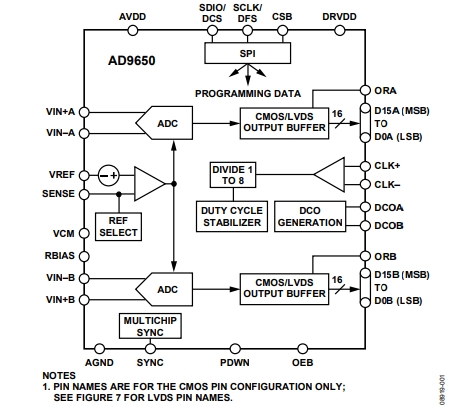

このデュアルチャネルADCコアは多段、差動パイプラインアーキテクチャを採用し、出力誤り訂正ロジックを統合しています。各ADCは広帯域、差動サンプル保持アナログ入力増幅器、共有統合基準電圧源を有し、設計上の考慮要素を簡素化できます。デューティサイクル安定器は、ADCクロックのデューティサイクルの変動を補償し、コンバータの性能を向上させるために使用されます。

ADC出力データは、2つの外部16ビット出力ポートに直接送るか、単一16ビットバスで多重化することができます。これらの出力は1.8 V CMOSまたはLVDSに設定することができます。

必要に応じて、柔軟な電力オフのオプションは、電力消費量を大幅に削減することができます。

設定や制御のプログラミングは、三線式のSPI対応シリアルインタフェースで行われます。

ad9650bcpz-105は64ピンLFCSPパッケージで、工業温度範囲は−40°Cから+85°Cです。

応用分野です

ad9650bcpz-105は以下のような分野で広く使われています。

工業計器です

X線、MRI、超音波装置です

高速パルス採取です

化学とスペクトル分析です

ダイレクトコンバージョン受信機

マルチモード受信機です
